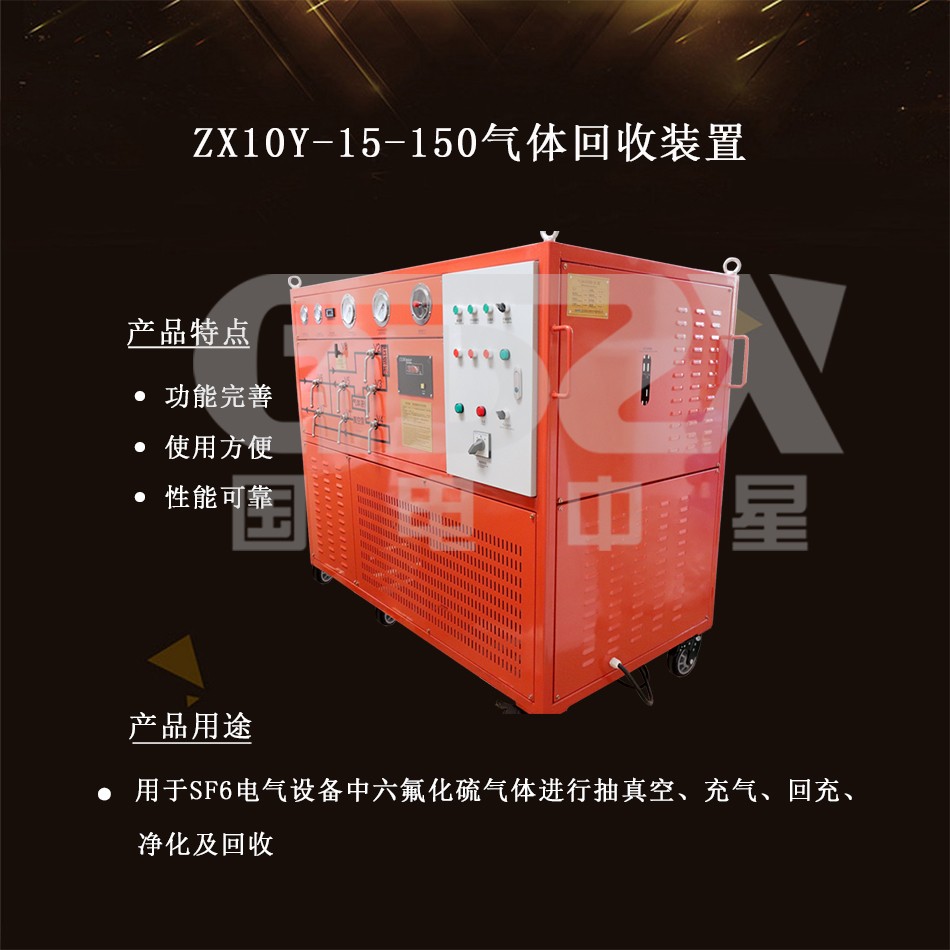

操作视频ZX10Y-15-150气体回收装置，SF6气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。GB9103气体回收装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。本装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。
1) 内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等。
2) 一体化的设计和较小的体积便于移动和使用。
3) 高效的过滤免维护系统，极大保证了回收SF6气体的质量。
4) 内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。
5) 所有电气系统均采用优质品牌。
6) 优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。
7) 整机为风冷无需外接水源。
8) 内置温度保护系统即使在-20摄氏度下也能正常工作。
9) 内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。
10) 所有球阀为密封元件具有自动补偿性能。
11) 具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。
技术参数 | 参数详情 |
回收 | 回收初压力≤0.8MPa |
回收终压力≤50KPa | |
回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力5KPa，回收时间小于2小时 | |
充气 | 对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时 |
抽真空 | 装置极限真空度小于等于10 Pa 对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。 |
贮存 | 贮存容器容积0.15m3 |
名义液态贮存量150kg | |
最高贮存压力3.8 MPa | |
净化 | 对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比） |
年泄漏率 | ≤1%名义储存量 |
噪声 | ≤75dB(A)声压级 |
工作环境温度 | -10°—40℃ |
功率 | ≤10KW |
电源 | 交流三相五线制 50HZ 380V±10% |
重量 | 约700 kg |
外形尺寸 | 1750×920×1500mm |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
