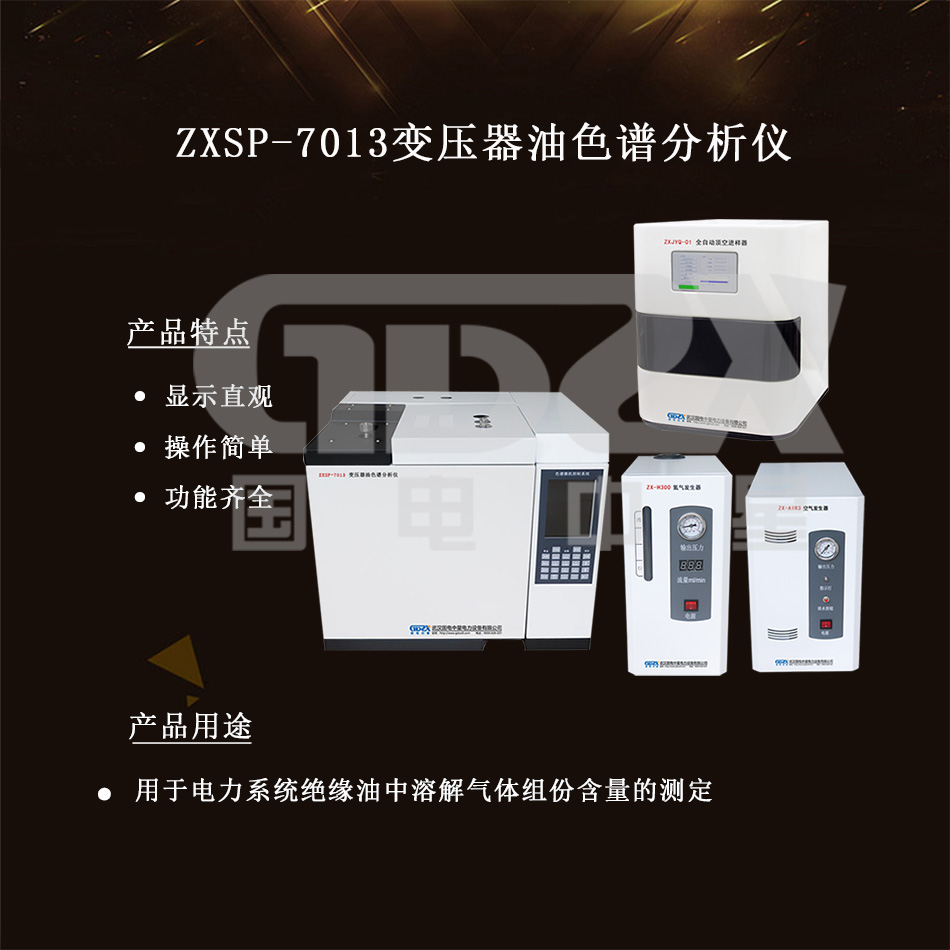

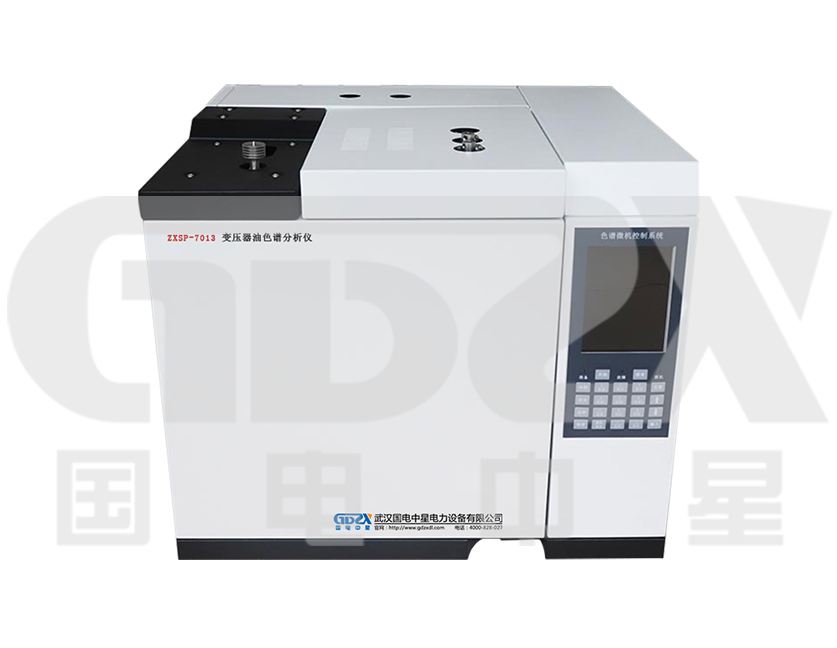

ZXSP-7013变压器油色谱分析仪适用于电力系统绝缘油中溶解气体组份含量的测定,一次进样即可完成 绝缘油中溶解的 9 种气体组分 H2、O2、N2、CO、CO2、CH4、C2H4、C2H6、C2H2 (氢、一氧化碳、 二氧化碳、甲烷、乙烯、乙烷、乙炔) 含量的全分析,其对乙炔的最小检测浓度达 0.5ppm。按照GB/T 17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》、GB/T 7252-2001《变压器油中溶解气体分析和判断导则》等现行国家标准中的规定,油样采集来后经过振荡仪 振荡后取出油样中溶解的气体,然后用气相色谱仪分离、检测各气体组分,通过计算得到油中 溶解气体组分含量。
ZXSP-7013变压器油色谱分析仪配备热导和氢火焰检测器,采用手动进样法,一次进样即可完成 GB/T 17623-2017中规定的绝缘油中9种 (H2、O2、N2、CO、CO2、CH4、C2H4、C2H6、C2H2、O2、 N2) 气体的分析,然后依据标准中的计算方法计算出绝缘油中9组分各组分含量。
1) 采用内置反控技术,实现仪器气路压力直观显示:气路压力均通过压力传感器数字显示,通过工作站即可直接读取载气、氢气和空气的压力,实施掌握分析条件。
2) 采用反控技术,实现仪器温度的设置、显示等操作:温度参数均实现数字显示,通过工作站即可直接读取和控制包括柱箱、检测器、转化炉等各路温度,操作简洁明了。
3) 采用反控技术,实现一键开机:升温、降温等操作均可通过触屏点击实现,完全摒弃了以前在试验室色谱中的繁琐操作,基本实现了一键开机。
4) 电脑反控点击完成点火和电流设置等操作:内置有自动气路控制装置,在您电脑点火操作时自动放掉一部分空气,使氢气和空气的配比达到适合点火的比例,并在自动完成点火后恢复这一比例;同样,通过工作站软件中的桥流设置窗口即可完成热导桥流的设置
5) 数字化FID电子调零技术,增强仪器的抗干扰能力:FID检测器信号调零采用电子调零技术,利用高精度数字电路对FID进行基流补偿,实现FID输出信号电平的电子调节。由于电子调节可以直接安装在电路板的信号通道上,提高电子噪声抑制能力,不存在机械电位器连线时的干扰信号。由于减小了寄生参数,因而具有较强的抗干扰能力。
6) 热导钨丝断气保护功能:具有智能的热导断气保护功能,当载气压力小于安全阈值时,系统会自动切断热导电流,以保护热导检测器不受到损坏。
技术参数 | 参数详情 |
氢火焰离子化检测器(FID) | |
检测限 | Mt≤3×10-12g/s(正十六烷-异辛烷溶液) |
噪音 | ≤5×10-14A |
漂移 | ≤1×10-13A/30min |
线性范围 | ≥106 |
热导检测器(TCD) | |
灵敏度 | S≥3500mV•ml/mg(常规)5000mV•ml/mg(高灵敏) |
噪声 | ≤20μV |
基线漂移
| ≤30μV/30min |
线性范围 | ≥104 |
其他参数 | |
外形尺寸 | 570×510×470mm |
重量 | <55kg |
电源 | AC220V±10 50Hz |
环境温度 | 5-35℃ |
相对湿度 | ≤85% |
功率 | ≤2000W |
绝缘油色谱分析仪 | GB2618 |
色谱专用工作站 | |

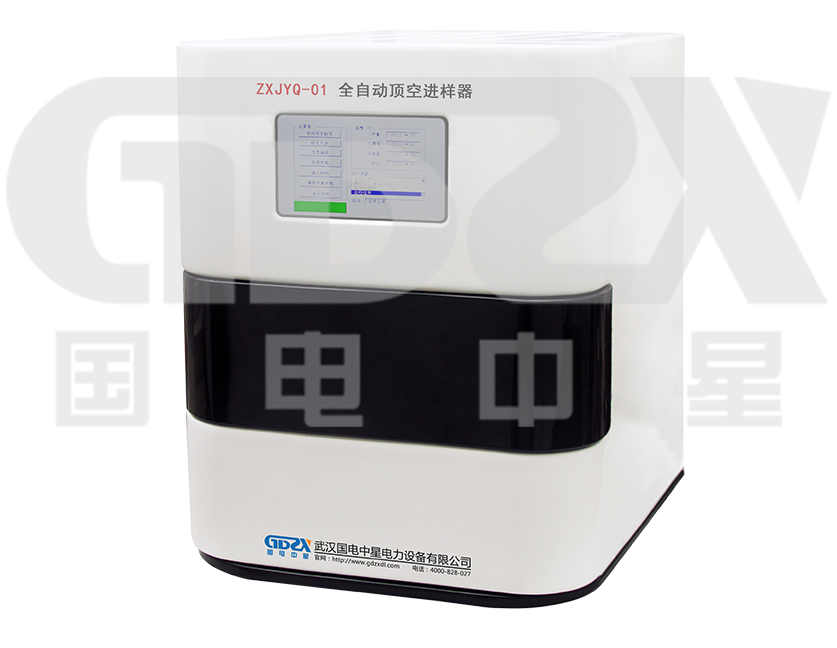

全自动顶空进样器 | GB2621 |
标准气体 | 10组分/4L |
氮气钢瓶 | 99.999%含望,40L |

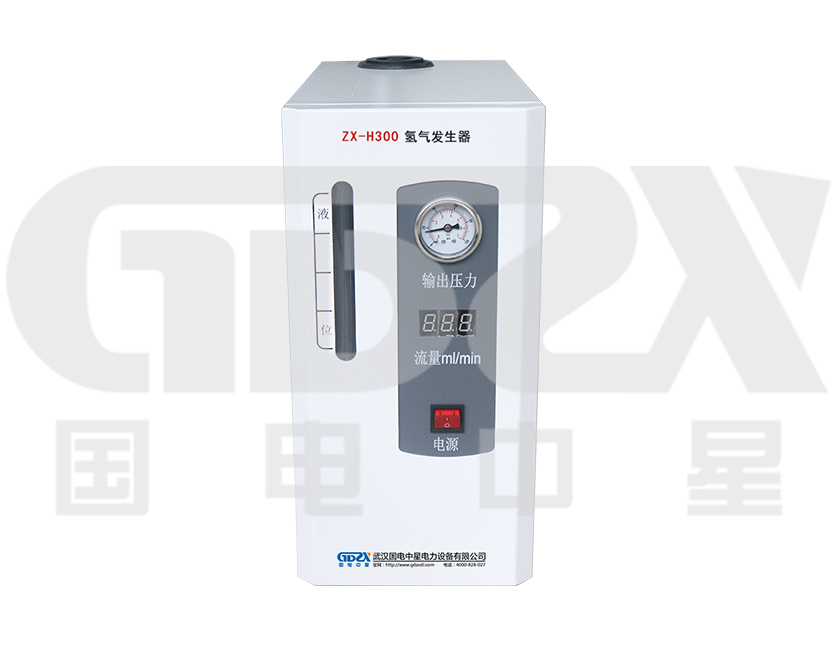

氢气发生器 | GB2614 |

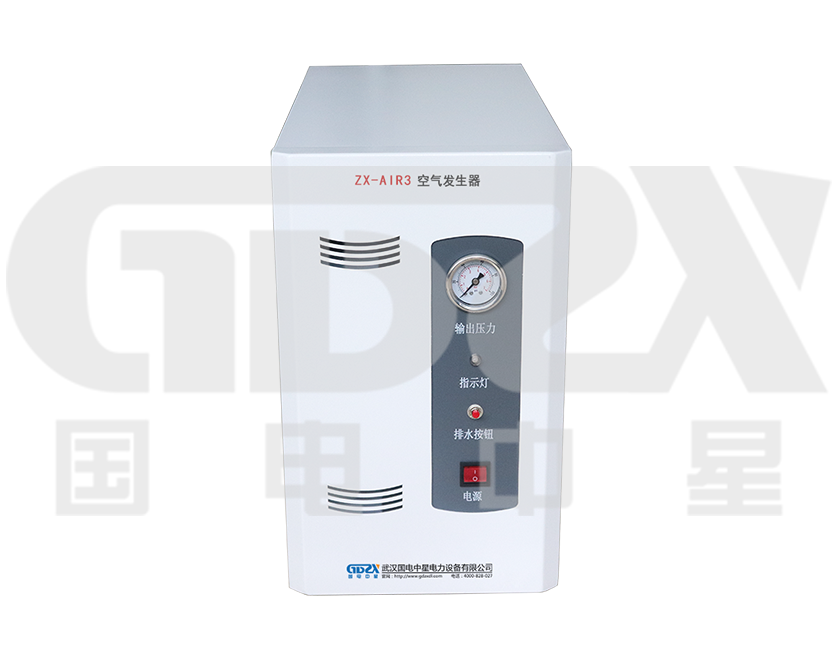

空气发生器 | GB2615 |
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
-
