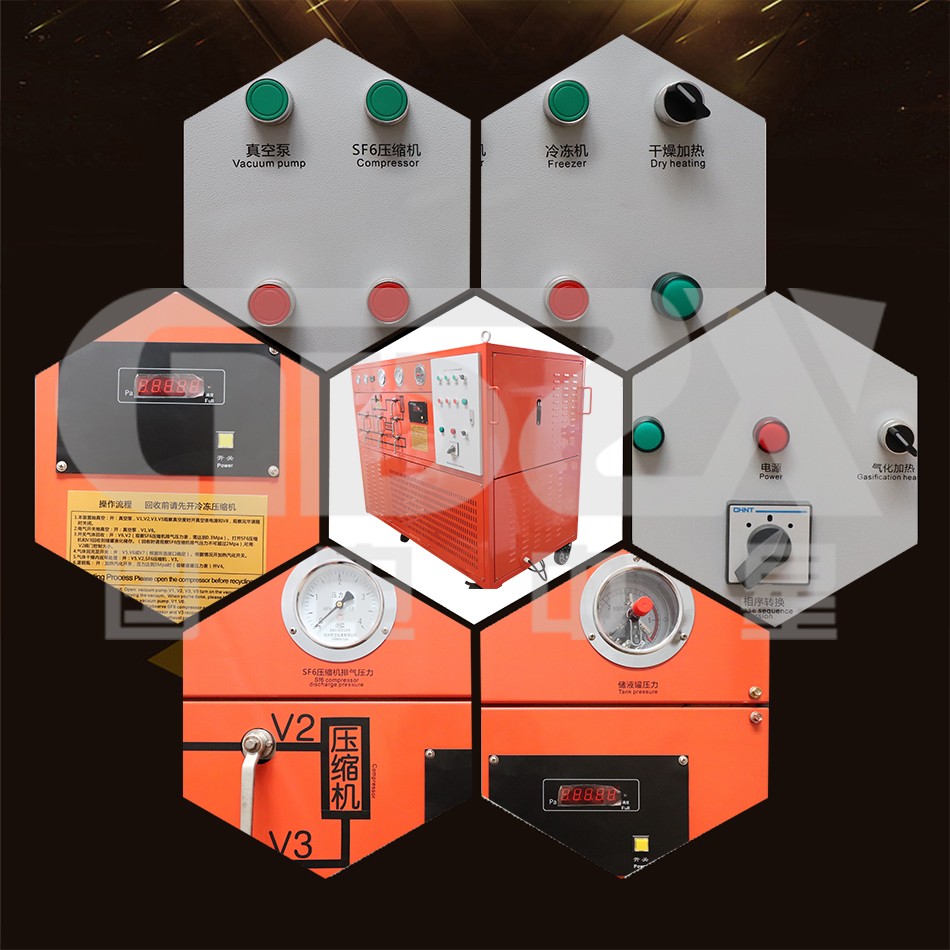

SF6气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于SF6电器。由于SF6气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。ZX7Y-15-50 SF6气体回收装置就是为了制造和维修SF6电器设备时,回收和充加SF6气体的一种专用设备。本装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。
1. 内置过滤吸附系统,可以吸附SF6气体中的的杂质、水份、分解产物和油份等。
2. 一体化的设计和较小的体积便于移动和使用。
3. 高效的过滤免维护系统,极大保证了回收SF6气体的质量。
4. 内置相序保护器,无论何时均能免除主机因相序错误而反转的担忧。
5. 所有电气系统均采用优质品牌。
6. 优质的脚轮将极大的保护地面油漆,并减少推动时所需的人工。
7. 整机为风冷无需外接水源。
8. 内置温度保护系统即使在-20℃下也能正常工作。
9. 内置干燥加热系统,可确保干燥剂饱和之后可通过设备加热活化再生,从而无需更换干燥剂。
10. 所有球阀为密封元件具有自动补偿性能。
11. 具有内置电磁阀停电保护功能,杜绝真空泵停电或电机咬死返油。
技术参数 | |
回收 | 回收初压力≤0.8MPa |
回收终压力≤53KPa | |
回收时间:对初压力0.8MPa的1m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时 | |
充气 | 对初压力为133Pa的1m3SF6气体容积充至0.8MPa,充气时间小于0.8小时 |
抽真空 | 装置极限真空度小于等于10 Pa 对初压力为0.1MPa的1m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。 |
贮存 | 贮存容器容积0.15m3 |
名义液态贮存量150kg | |
最高贮存压力3.8 MPa | |
净化 | 对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后,水份小于60PPM(重量比),油份小于10PPM(重量比) |
年泄漏率 | ≤1%名义储存量 |
噪声 | ≤75dB(A)声压级 |
工作环境温度 | -10°-40℃ |
功率 | ≤7KW |
电源 | 交流三相五线制 50HZ 380V±10% |
性能参数 | |
电源AC | 380V(三项五线、相序自动转换) |
额定最高储气压力(20℃) | ≤4MPa |
极限真空度 | ≤10Pa |
装置真空度保持 | 在133 Pa压力保持24h,真空度值上升<400Pa |
SF6压缩机 | 沈阳谷轮 |
压缩机抽气速率 | 12m³/h |
真空泵 | BSV60 |
真空泵抽气速率 | 60m³/h |
回收装置适应入口初压(20℃) | 0~1.0MPa |
电气设备回收终压(20℃) | ≤50 Kpa |
回收后气体油份控制 | 国产油分<10μg/g |
装置年漏气率 | <1% |
装置连续无故障运转时间 | ≥1000h |
累积无故障运转时间 | ≥5000h |
噪声水平 | 整机≤75dB(A) |
理论储液能力 | 150kg |
冷冻液化压缩机 | 东贝 |
冷冻储罐 | 150L |
回收后气体水分 | 60 PPM/V |
回收后气体油分 | 10 PPM/V |
干燥过滤方式 | 真空加热活化再生 |
充气初压 | ≤133pa |
充气终压 | 0.8mpa |
充气速率 | ≥5m³/h |
气化方式 | 电加热自动温控 |
整车型式 | 手推移动式 |
冷却方式 | 风冷 |
过滤器颗粒 | 0.02微米 |
油份(PPM) | 高效 |
酸值 | 0.1 PPM |
可水解氟化物 | 0.2 PPM |
生物毒性 | 无 |
水份 | ≤60 PPM |
SF6纯度 | ≥99.9% |
SF6贮罐 | 150L |
SF6贮罐材质 | 碳钢 |
制冷系统 | 优质高效压缩机 |
真空计 | 电子 |
阀门 | 独有技术(内置蝶形密封,确保多次开关不会漏气) |
