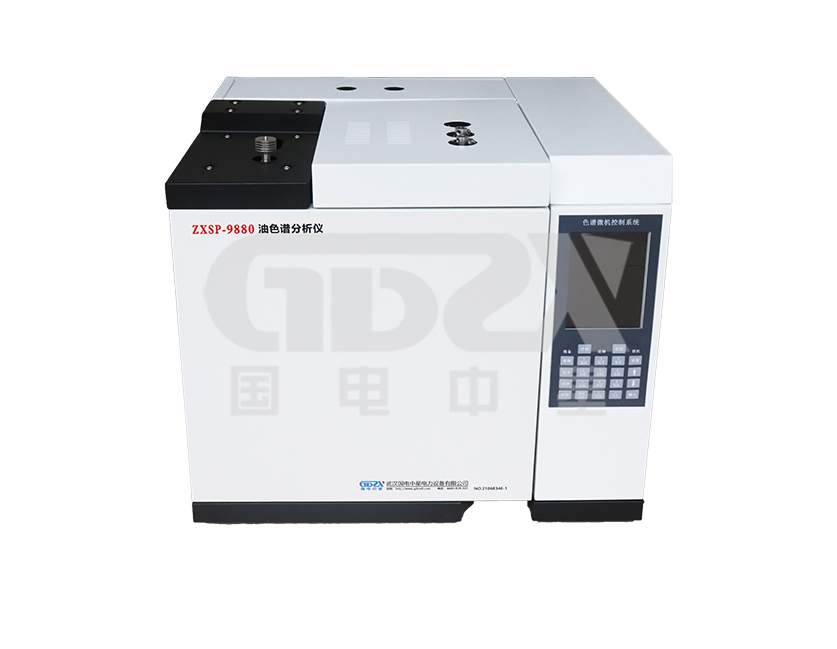

ZXSP-9880变压器油色谱分析仪适用于电力系统绝缘油中溶解气体组份含量的测定,一次进样即可完成绝缘油中溶解的7种气体组分H2、CO、CO2、CH4、C2H4、C2H6、C2H2(氢、一氧化碳、二氧化碳、甲烷、乙烯、乙烷、乙炔)含量的全分析,其对乙炔的最小检测浓度达0.06ppm。
【主要检测:H2、CO、CO2、CH4、C2H4、C2H6、C2H2作为故障主要判断依据,建议尽量检测:O2、N2作为辅助判断(即9种气体)。】
产品别称:油色谱分析仪、全自动油色谱分析仪、自动油色谱分析仪、气相色谱仪
仪器技术特点:
1. 采用内置反控技术,实现仪器气路压力直观显示:
2. GB2611所有气路压力均通过压力传感器数字显示,通过工作站即可直接读取载气、氢气和空气的压力,实施掌握分析条件。
3. 采用反控技术,实现仪器温度的设置、显示等操作:
4. GB2611所有温度参数均实现数字显示,通过工作站即可直接读取和控制包括柱箱、检测器、转化炉等各路温度,操作简洁明了。
5. 采用反控技术,实现一键开机:
6. GB2611所的升温、降温等操作均可通过触屏点击实现,完全摒弃了以前在试验室色谱中的繁琐操作,基本实现了一键开机。
7. 电脑反控点击完成点火和电流设置等操作
8. GB2611所内置有自动气路控制装置,在您电脑点火操作时自动放掉一部分空气,使氢气和空气的配比达到适合点火的比例,并在自动完成点火后恢复这一比例;同样,通过工作站软件中的桥流设置窗口即可完成热导桥流的设置
9. 数字化FID电子调零技术,增强仪器的抗干扰能力:
10. GB2611所的FID检测器信号调零采用电子调零技术,利用高精度数字电路对FID进行基流补偿,实现FID输出信号电平的电子调节。由于电子调节可以直接安装在电路板的信号通道上,提高电子噪声抑制能力,不存在机械电位器连线时的干扰信号。由于减小了寄生参数,因而具有较强的抗干扰能力。
11. 热导钨丝断气保护功能
12. GB2611所具有智能的热导断气保护功能,当载气压力小于安全阈值时,系统会自动切断热导电流,以保护热导检测器不受到损坏。
专有技术特点:
13. 填充柱进样器
可实现温度可控,让样品汽化更均匀,进样重现性更好。
14. FID检测器
1.FID检测器2套,具有分开检测CO,CO2和烃类的功能,避免高含量CO,CO2对烃类的影响;
2. 烃类10次方放大,具有对烃类更低的最小检测量;
3.TCD检测器1套(可多倍放大),噪音小,平衡时间短,具有更高灵敏度,更高检测效率。
15. Ni转化炉
1.用于将微量CO CO2转化为CH4在FID中响应;
2.直行三通设计,更优于传统U型设计,避免出峰慢,响应值小的弊端;
3.直行转化炉设计,让仪器对CO、CO2具有更高转化效率,更高响应值,同时气体在转化炉中停留时间更短,避免峰拖尾;
4.出峰快,做样效率高,做到7-8分钟即可完成样品检测,比传统U型转化炉需要的做样时间15分钟,高出一倍,大大提高了检测人员的做样效率。
16. 变压器油测定专用色谱柱
1.一根测定H2、CO、CO2,一根测定CH4、C2H4、C2H6、C2H2,一根测定CO,CO2,还有一根为TCD参比柱;
2.相比传统一根色谱柱检测,实现了CO、CO2和烃类分开检测,避免了高含量CO,CO2对烃类的影响。
3.做样时间短,7到8分钟即可完成样品检测,提高了工作效率。
氢火焰离子化检测器 | 检测限:Mt≤3×10-12g/s (正十六烷-异辛烷溶液) |
噪音:≤5×10-14A | |
漂移:≤1×10-13A/30min | |
线性范围:≥106 | |
热导检测器 | 灵敏度:S≥3500mV•ml/mg(常规)5000mV•ml/mg(高灵敏) |
噪声:≤10μV | |
基线漂移:≤30μV/30min | |
线性范围:≥104 | |
柱箱温控 | 控温范围:室温以上4~ 450℃ |
控温精度:±0.1℃ | |
填充柱进样器 | 控温范围:室温以上4~ 450℃ |
控温精度:±0.1℃ | |
氢火焰(FID)检测器 | 控温范围:室温以上4~ 450℃ |
控温精度:±0.1℃ | |
热导(TCD)检测器 | 控温范围:室温以上4~ 450℃ |
控温精度:±0.1℃ | |
Ni镍触媒转化炉 | 控温范围:室温以上4~ 450℃ |
控温精度:±0.1℃ | |
重量 | <55kg |
主机尺寸 | 570×510×470mm |
环境温度 | 5-35℃ |
相对湿度 | ≤85% |
供电电压 | AC220V±10 50Hz |
功率 | ≤2000W |
名称 | 组分 | 最小检测浓度/uL/L |
甲烷 | CH4 | 0.06 |
乙烯 | C2H4 | 0.06 |
乙烷 | C2H6 | 0.06 |
乙炔 | C2H2 | 0.06 |
氢气 | H2 | 2 |
一氧化碳 | CO | 1 |
二氧化碳 | CO2 | 5 |
氧气 | O2 | 10 |
氮气 | N2 | 20 |
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

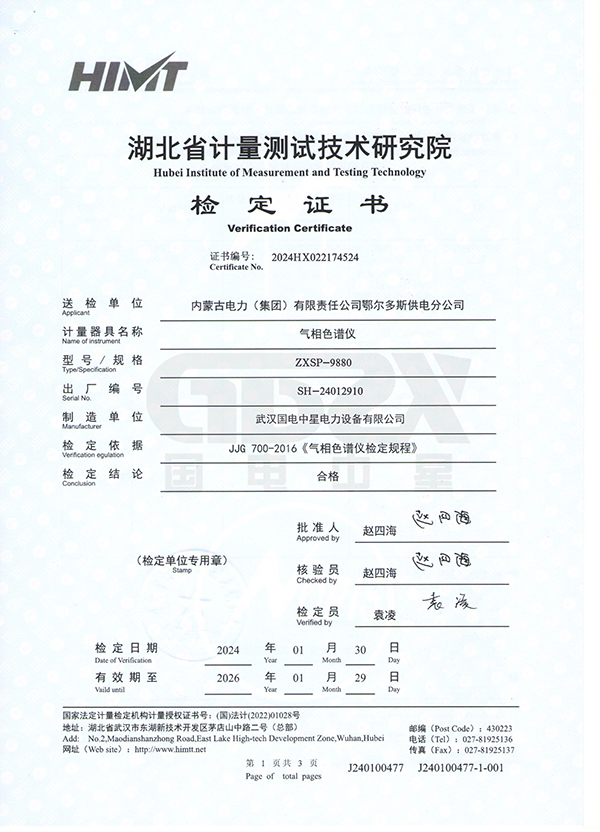

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
