电力变压器介质损耗因数试验方案

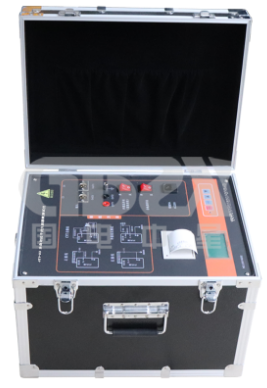

介质损耗因数 tanδ测量术的新方法一数字化测量

1)数字式自动平衡电桥，他仍采用零值比较法原理，但用变压器比例臀代替普通阻抗比例臂，并用计算机控制和处理; 从而实现自动平衡和测量。

2)实部和虚部分里测量法：它是根据实部和虚部分离法研制的一种全自动测量电桥，分别接在标准电容器和试品通道的矢量电压表把流经的电流转换为电压，然后把各自得到的电压分为实部和虚部，利用微机对这些数据进行分析计算即可得到电容Cx和tanδ。

3)数字采样波形分析系统：它是一种智能化系统，它包括两大部分，一是采样系统，负责将试品上的电压及电流连续信号转化成离散化的数字量；二是数据处理系统，主要由计算机组成，将采样到的电压、电流信号进行快速傅里叶变换 (FFT)，求出信号基波分量的幅值和相位，最后得到tanδ值和试品电容值。

4) 便携式测量仪(相位差法)：它采用相位法(或称方波整形法)，由加在试品上的电压和流过试品中的电流的夹角中求出tanδ。从试品上取得的电压和电流信号分别经过滤波、限幅放大、过零比较电路便称方波信号，最后以期通过异或门变为行为脉冲，该相位脉冲经过与门后就填充了时标脉冲，最后送给单片机计数、处理和显示。系统还在信号提取、零点漂移以及量化误差等方面采取措施，使测量更准确。

电力变压器介质损耗因数试验方案

试验条件

本试验应在良好的天气，试品及环境温度不低于+5℃和空气相对湿度不大于80%的条件下进行。

试验准备

测试前，应先测量试品各电极间的绝缘电阻。必要时可对试品表面(如外瓷套或电容套管分压小瓷套，二次端子板等)进行清洁或干燥处理。了解充油电力设备绝缘油的电气、化学性能(包括油的 tanδ)的最近试验结果。

因变压器的外壳直接接地，所以现场测量时采用交流电桥反接法(或用M型介质试验器等其它仪器)进行。为避免绕组电感和励磁损耗给测量带来的误差，试验时需将测量绕组各相短路，非测量绕组各相短路接地(用M型介质试验器时接屏蔽)。

试验结果分析判断

变压器的tanδ在大修及交接时，相同温度下比较，不大于出厂试验值的1.3 倍，历年预防性试验比较，数值不应有显著变化，大修及预防性试验结果按照DL/T596 规定进行综合判断。
