电缆谐振耐压试验方法的应用及试验注意事项

电缆谐振耐压试验

谐振耐压试验方法是通过改变试验系统的电感量和试验频率，使回路处于谐振状态，这样试验回路中试品上的大部分容性电流与电抗器上的感性电流相抵消，电源供给的能量仅为回路中消耗的用功功率，为试品容量的1/Q(Q 为系统的谐振倍数);因此试验电源的容量在降低，重量大大减轻。谐振耐压试验系统按调节方式分为调感式和调频式两种。

可调电感型谐振试验系统可以满足耐压要求，但由于重量大，可移动性差，主要用于试验室。变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流，是当前高电压试验的一种新的方法与潮流，在国内外已经得到广泛的应用。

变频串联谐振是谐振式电流滤波电路，能改善电源波形畸变，获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。变频串联谐振工作在谐振状态，当被试品的绝缘点被击穿时，电流立即脱谐，回路电流迅速下降为正常试验电流的数十分之一。发生闪络击穿时，因失去谐振条件，除短路电流立即下降外，高电压也立即消失，电弧即可熄灭。其恢复电压的再建立过程很长，很容易在再次达到闪络电压断开电源，所以适用于高电压、大容量的电力设备的绝缘耐压试验。

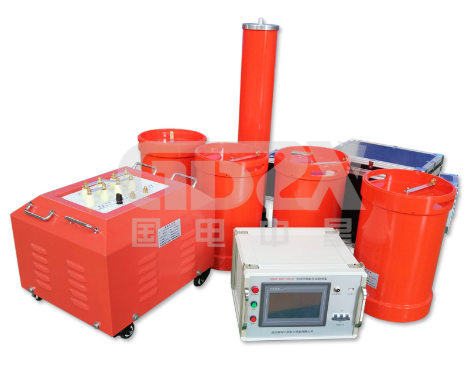

变频谐振试验系统不但能满足高压XLPE电缆的耐压要求，而且具有重量轻、可移动性好的优点，适宜现场试验。经分析比较，变频串联谐振成套试验装置采用固定电抗器作为谐振电抗器，以调频的方式实现谐振，频率的调节范围为30~300Hz，符合国标《电气设备交接试验标准》(GB50150-2006) 中推荐使用频率 20~300Hz 的谐振耐压试验。

谐振耐压试验注意事项

(1)谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

(2)操作人员应不少于 2 人。使用时应严格遵守本单位有关高压试验的安全作业规程。

(3)为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

(4)各联接线不能接错，特别是接地线不能接错，否则可导致试验装置损坏。

(5)本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。

(6)串联谐振试验系统是利用谐振电抗器与被试品谐振产生高电压的，也就是说，能不能产生高电压主要是看试品与谐振电抗器是否谐振，所以，试验人员在分析现场不能够产生所需高电压时，应该分析什么破坏了谐振条件，回路是否接通等。

(7)串联谐振试验系统的激磁变压器有特定的电压和电流要求，在选用代替品时，一定要考虑电压和电流， 不能采用只是容量相同的普通的试验变压器。
