电缆绝缘电阻测试仪器及现场测试方法
发布时间:2023-09-01
浏览数:21
电缆绝缘电阻测试
电缆绝缘电阻的测试,是指电缆线芯之间及申缆线芯对表皮间的绝缘电阻测量。
它可初步判断电缆绝缘受潮老化的缺陷,也能判断出电缆在耐压试验时绝缘是否有缺陷等问题测量电缆导线直流电阻可用电桥法,也可用电压降法,测量一相电缆的导线直流电阻时,可用其他相电缆作为另一端的电压和电流引线。
简单、基本的方法是兆欧表法

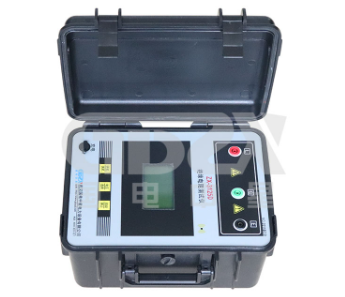

兆欧表测量电缆绝缘电阻
绝缘电阻的测量有直接测量法、比较法、充电法和自放电法;
直接法是常用的测量方法,该方法是在被检测试品工置接施加已知的稳定的直流电压。通过被测试品的稳态电流的大小来确定绝缘电阻。
绝缘电阻测试仪测试方法
L接线端子接在电缆芯上,使用绝缘电阻较高的连接线并注意不要放在地上或与其他物体接触:兆欧表的E 接线端子接在电缆外皮和地上:为消除表面泄漏电流的影响,G 接线端应接于电缆线芯端部绝缘的屏蔽环上。
为了便于比较,一般都将不同温度时测量出的绝缘电阻值换算为温度为20℃长度为1Km时的值。
测量电缆绝缘电阻的注意事项
试验前必须将导电线芯及电缆金属护套接地使其充分放电,并根据被测电缆的额定电压选择适当的兆欧表
同时将电缆终端头表面擦试干净,并进行表面屏蔽。
测量时应将兆欧表放置在平稳且无较大振动的地方,并按有关要求检查兆欧表是否工作正常;
每次测完绝缘电阻后都要将电缆放电、接地电缆线路越长其接地时间也就越长,一般不少于1min。
