变压器油气相色谱试验周期及标准说明

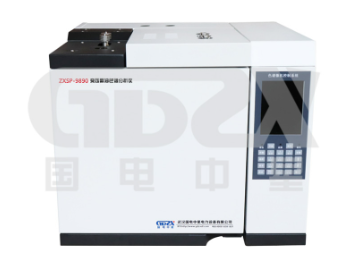

变压器油中溶解气体色谱试验

试验周期：交接时，投运前，大修后，运行中

1)220KV变压器和120MVA以上的变压器3-6个月i次;对新装、大修、更换绕组后增加第4、10、30天。

2)110KV变压器新装、大修、更换绕组后30天和180天内各做1次，以后1年一次。

3)35KV变压器8MVA以上1年1次，8MVA以下2年1次。

4)必要时。

试验标准及说明

1) 新装变压器的油中任一项溶解气体含量不得超过下列数值：总烃：20ul/1；H2：30uL/1； C2H2：不应含有。

2)大修后变压器的油中任一项溶解气体含量不得超过下列数值：总烃: 50ul/1；H2: 50uL/1；C2H2痕量。

3)对110KV及以上变压器的油中一旦出线C2H2，即应缩短检测周期，跟踪变化趋势。

4)运行设备的油中任一项溶解气体含量超过下列数值时应引起注意：总烃：150uL/1；H2：150uL/1；C2H2：5.0uL/1。

5)烃类气体总和的产气速率在0.25ml/h(开放式)和0.5ml/h(密封式)相对产气速率大于10%月，则认为设备有异常。

说明：

1)总烃包括:CH4、C2H6、C2H4、和C2H2四种气体。

2)溶解气体组份含量的单位为uL/1。

3)溶解气体组份含量有增长趋势时，可结合产气速率判断，必要时缩短周期进行追踪分析。

4)总烃含量低的设备不宜采用相对产气速率进行分析判断。

5)新投运的变压器应有投运前的测试数据。

6)从实际带电之日起，即纳入监测范围。

7)封闭式电缆出线的变压器电缆侧绕组当不进行绕组直流电阻定期试验时，应缩短油中溶解气体色谱分析检测周期，220KV变压器不超过3个月，110KV变压器最长不应超过6个月。

特征气体产生的原因

在变压器诊断中，单靠电气试验方法往往很难发现某些局部故障和发热缺陷，而通过变压器油中气体的色谱分析这种化学检测的方法，对发现变压器内部的某些潜伏性故障及其发展程度的早期诊断非常灵敏而有效，这已为大量故障诊断的实践所证明。

油色谱分析的原理是基于任何一种特定的经类气体的产生速率随温度而变化，在特定温度下，往往有某一种气体的产气率会出现最大值;随着温度升高，产气率最大的气体依此为CH4、C2H6、C2H4、C2H2。这也证明在故障温度与溶解气体含量之间存在着对应的关系，而局部过热、电晕和电狐是导致油浸纸绝缘中产生故障特征气体的主要原因。

变压器在正常运行状态下，由于油和固体绝缘会逐渐老化、变质，并分解出极少量的气体(主要包括氢H2、甲烷CH4、乙烯C2H4、乙快C2H2、一氧化碳CO、二氧化碳CO2)等多种气体。

当变压器内部发生过热性故障，放电性故障或内部绝缘受潮时,这些气体的含量会迅速增加。这些气体大部分溶解在绝缘油中，少部分上升至绝缘油的表面,并进入气体继电器。经验证明,油中气体的各种成分含量的多少和故障的性质及程度有关,不同故障或不同能量密度其产生气体的特征是不同的，因此在设备运行过程中,定期测量溶解于油中的气体成分和含量，对于及早发现充oeetooanti义和现实的成效，在1997年颁布执行的电力操哲彩了总器望级局并通过近些年的普遍应角和经验积累取荐了显著的成效。

在一般情况下，变压器油中是含有溶解气体的，新油含有的气体最大值约为CO-100uL/L，CO2-35uL/L，CH4-2.5uLL。运行油中有少量的CO和烃类气体。但是，当变压器有内部故障时油中溶解气体的含量就大不相同了。
