电力变压器常规型式试验项目及要求

电力变压器型式试验项目及要求

型式试验是在有代表性的变压器产品上进行的试验，用以验证变压器是否满足标准所规定的要求，从而证明同类产品或同系列产品是否达到了标准的要求，这些要求是例行试验所有包括的。型式试验项目包括：

a、温升试验

温升试验是验证试品在额定工作状态下，主体所产生的总损耗(空载损耗与负载损耗)与散热装置热平衡的温度是否符合有关标准的规定，并验证产品结构的合理性，发现油箱(或外壳)和结构件上的局部过热的程度。

b、绝缘型式试验

特殊试验

特殊试验不同于例行试验和型式试验，是制造厂和用户通过协商而决定做的试验，有的只要求提供一个测量数据，而不规定判断标准，有的因特别困难，需花费巨大人力财力，只好作为特殊试验项目。

特殊试验项目包括：

a、绝缘特殊试验

b、绕组对地和绕组间的电容测定

c、暂态电压传输特性测量

d、三相变压器零序阻抗测量

零序阻抗是三相电流当相序为零时绕组中的阻抗。向用户提供该数据是为了准确地计算事故状态下短路电流的零序分量，以便调整继电保护。

e、短路承受能力试验

短路承受能力试验是模拟运行中最严酷的短路故障，即网络容量足够大、而且在电压过零时获得最大的非对称电流。变压器绕组、分接开关、套管、引线及各机械紧固部件将承受来自电流所产生的巨大的动稳定效应与热稳定效应的考核。从而验证结构的合理性与运行的可靠性。

f、声级测定

测量变压器发出的噪声能否满足用户要求。

g、空载电流谐波测量

通过测量空载电流的谐波构成及数值以检查铁心的饱和程度，验证设计的合理性。

h、风扇和油泵电机所吸取功率测量

测量被试品冷却(散热)装置风扇和油泵电机在工作状态下所吸取的功率，向用户提供实测数据。

其他试验

标准中没有规定，是需方出于某一技术上的需要而提出的试验项目，可能有控制数据要求，也可能没有控制数据要求，只要求提供参数。比较常见的有：

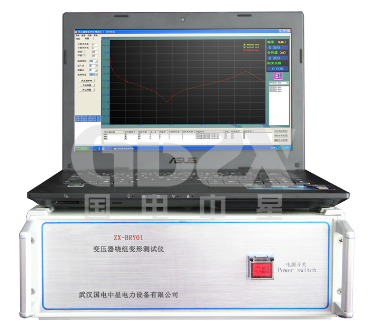

a、绕组变形试验

b、长时间空载试验

c、过电流试验

d、无线电干扰试验

e、空载励磁曲线测量

f、低电压空载试验

g、低电压负载试验

h、开关过渡波形试验
