相位伏安表检查高压计量装置的应用

       相位伏安表是一种具有多种电量测量功能的仪器，在电力行业的应用也十分广泛。本节中，国电中星将为大家讲解相位伏安表在检查高压计量装置中的应用。

一、接线图

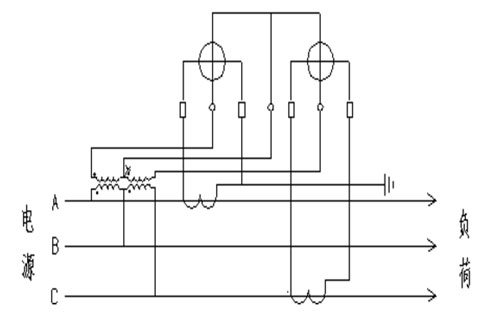

       三相二元件有功电表正确接线图如下：

二、检查测量步骤

1、测量三相电压
       用相位伏安表的电压档测量电能表尾端钮三相电压，在正常情况下，三相电压在正常情况下是几乎相等的，三相三线约为100V，三相四线约57.7V。如果测量结果中各相电压相差较大，说明电压回路存在断线或极性反接的情况；当测试中出现173V电压时，必定有一相电压互感器极性反接。

2、检查电压接地点

        先将相位伏安表的一端接地，另一端依次触及电能表电压端钮，如有两个电压端钮对地电压为100V，余下一个对地电压为0，则此相为B相。如电压端钮对地无电压或电压数值很小，说明二次电压回路没有接地。

3、测三相电压相序

        测三相电压相序有两种方法：一种是用相序表测量电压相序，再根据已判断出的B相来确定其余两相分别是A相或C相。另一种方法是用相位伏安表测量U12U32的夹角，若测量结果是30°、120°、300°等时为正相序，若出现330°、240°、60°时为逆向序。

4、测量电路回路

        确定电流互感器有无极性反接，用相位伏安表的钳形电流互感器分别测量电能表的两相进线电流I1 、I3，再将两相电流线同时钳入钳口进行测量，在正常情况下三个电流值应几乎相等，否则可能是电流回路出现故障；如同时测量I1、I3电流为相电流的三倍时，说明有一台电流互感器极性反接，用相位伏安表测量I1、I3的夹角，若为120°则无反极性，若为60°将有一相电流极性反接，正常的情况下，Ic超前Ia120°

5、测量电压与电流的相位关系

        通过前面的测量可以检查出电能计量装置中电压，电流回路是否存在故障，也确定了接入电能表三相电压的顺序，也就是说确定了测量电压。接下来就需要依据电压电流向量图，通过电压与电流之间的相位关系来确定电流。

        相位伏安表是电力部门、工厂和矿山、石油化工、冶金系统正确把握电力使用情况，进行二次回路检查的理想仪表。国电中星生产相位伏安表型号有SMG3000三相相位伏安表、SMG2000E数字双钳，欢迎广大用户选购。
