微机继电保护校验仪交流试验注意事项

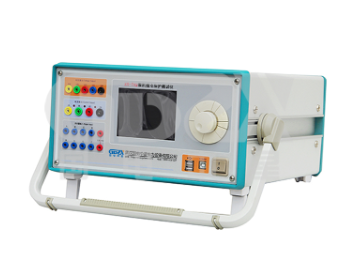

微机继电保护测试仪的“交流试验”模块是一个通用型、综合性测试模块，它有独立的4相电压和3相电流的测试单元以及按序分量输出测试单元。通过界面上的 3P 等按钮进行相互的切换。这些独立的单元互相调用，能充分满足电力系统各种条件下的交流试验测试。

它们的共同点是：通过设置相应的电压或电流为变量,赋予变量一定的变化步长，并且选择合适的试验方式(有“手动”、“半自动”和“全自动”三种试验方式)，方便地测试各种电压电流保护的动作值、返回值，以及动作时间和返回时间等，并自动计算出返回系数。鉴于最常用的是“四相电压和三相电流”的单元，而其它几个在使用方法上与此基本相同。

以“四相电压和三相电流”为例，微机继电保护测试仪交流试验特点：

可以灵活控制输出4相电压3相电流，同时输出多种组合；

具有按序分量输出功能，直接设置序分量数值，自动组合出各相电压、电流输出，并按序分量进行变化输出；

各相电压、电流输出均可以任意设置幅值和相位，幅值可以设置上限限制各量的幅值和相位、频率均可以设置变化，变化步长均可任意设定Ux 可以设置多种输出方式组合，也可以任意置数。

可以全自动、半自动、手动变化，且在输出时可以任意切换在输出状态可以直接修改幅值、相位、步长以及变量的个数。

可以直接显示功率数值，用于校验功率计量仪表。

可测量动作值、返回值、动作时间、返回时间。

微机继电保护测试仪交流试验测试时应注意事项：

在测试常规继电器时，“开关变位确认时间”应设置得大一点，比如20ms左右;若测试的返回值误差过大，可能是由于继电器接点抖动过大，这时可以选择“手动”方式来完成；在测试继电器的动作时间时，测试仪输出的交流量应大于保护的启动值，以保证保护可靠动作。

在测试多段式过流保护时，一般是一段一段地分别进行试验。也就是说，做 1段定值的时候，把II段、I段都退出，然后逐步升电流直到保护动作。在这种方式下测出的动作时间往往是不准确的。测动作时间时，最好是直接由测试仪输出 1.2 倍及以上的整定动作值(低电压保护为 0.8 倍及以下)保证保护能够启动动作，这样测出来的动作时间就比较准确。

测试距离保护时，短路阻抗在小于整定定值的时候保护才会出口，所以一般取定值的 0.95 倍来做试验，可保证保护能够可靠出口:在模拟接地距离故障的时候，零序补偿系数一定要设置正确；

校验零序电流定值时，要注意区分定值单里给出的是 3I0的定值，还是I0的定值。如果是I0的定值，在测试模块的左下角会有显示，如果是3I0的定值，则将左下角显示的I0的值乘3，看是不是和定值一样。对于距离和零序保护定值的校验，后面有专门的校验模块，测试会更方便，关于这部分软件已在后面介绍。

测试低周保护时，选择频率可变。频率变化的步长根据精度的要求来设置，最好是选择“自动”的方式来完成，因为低周有 df/dt 的闭锁值，用手动方式的话不好控制。频率从 50 开始下降一直降到保护动作为止，需要注意的是，间隔时间应该大于保护的动作时间。
