直流电阻测试仪现场测试使用方法及操作步骤

直流电阻测试仪主要是通过检测直流电阻的阻值大小，它专门是用来确定在闭合的环形回路中，引线的焊接或连接质量，变压器绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况，且变压器绕组的直流电阻的测试是变压器在交接试验、预防性试验中，重要的试验项目。

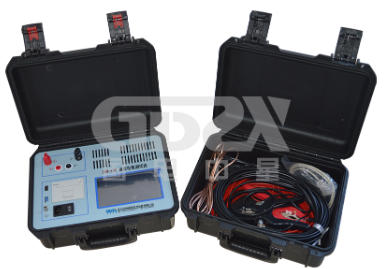

直流电阻测试仪内置大容量锂电池，仪器与测试线采用机线一体设计，产品体积小巧，便于携带。产品不仅适合变压器、互感器、电抗器等感性试品的测量，而且适合铜排、导线、开关触点等阻性试品的测量，仪表测试速度快、准确度高。

直流电阻测试仪的测试及操作方法如下：

1、直流电阻测试仪的接线

把被测试品通过电缆与本机的测试接线柱连接，连接牢固，防止虚接。

2、直流电阻测试仪的量程选择

打开电源开关，显示屏上会显示"欢迎使用"，这时可通过电流键对选用电流进行选择。右上角电池标记显示电池电量。每按一下选择键，显示屏上会滚动出现各电流及量程。

3、直流电阻测试仪的测试

当选择好电流后，按下测试键就开始测试，显示屏指示充电电流值同时提示"正在充电"，当电流稳定后显示屏显示所使用的测试电流，同时提示"正在测试"，提示"连续测试"，之后"显示按钮"开始闪烁，显示电流值和电阻值，按测试键可以重新测量但电流维持不变。

测试时当所选电流太小时，会提示"选大电流，因为电流太小不利于信号稳定，此时应更换电流，让这种仪器提高输出电流。特殊情况可以不换量程，继续测量。

测试时当所选电流太大时，因为电阻太大仪器电流充不上去，此时应更换适当电流档，重新测试。

4、测试完毕

按"复位"键，直流电阻测试仪电源将与绕组断开，同时放电，音响报警，这时显示屏显示"正在放电"回到电流选择状态，此时可不必等待放电结束，可选择电流按测试键直接测试，放电音响结束后，可重新接线，进行下次测量或拆下测试线结束测量。

5、当电池电量不足时显示："电量不足请充电"

这时请关闭电源开关，将充电器插入充电插孔即可充电。充电器指示灯红色表示正在充电。当充电指示灯变为绿色表示电池充电完成。不要对电池过度放电，否则将有损电池。
