电能质量分析仪主要技术指标及使用注意

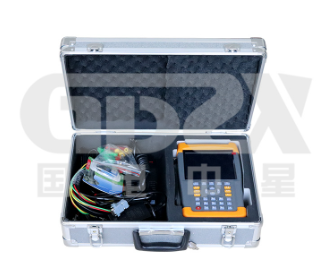

电能质量分析仪是一款用来测试电网电能质量的实际情况的测试仪器，提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测。可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。具有体积小、重量轻、便携式和手持式两种形态，方便现场试验等特点。

电网信号经过电压/电流互感器、信号调理电路转变为符合ADC输入要求的小幅值电压信号；模数转换模块用于将小幅值电压信号转变为数字信号，并将其传送至数据处理模块；数据处理模块以DSP作为运算核心，对ADC的采样信号进行数据处理，从而计算得到电压偏差、频率偏差、谐波、三相不平衡度、电压闪变等电能质量参数；数据管理模块用于对数据处理模块计算得到的各项电能质量参数进行数据管理，完成显示、存储以及通信等人机交互功能。

电能质量分析仪的选择方法

测量准确性：电能质量分析仪的主要功能是准确测量和分析电能质量参数，如电压、电流、功率因数、谐波等。因此，仪器的测量准确性是一个非常重要的考虑因素。在选择仪器时，应查看其技术规格和准确度说明，选择具有良好准确性的仪器。

频率范围：电能质量问题通常与电网的频率有关。因此，选择的仪器应具有适当的频率范围，以确保能够正确测量和分析电能质量参数。市电的标准频率为50Hz或60Hz，所以仪器的频率范围需要包括这两个范围。

谐波分析能力：谐波是电能质量的一个重要参数，可能导致许多问题，如设备故障、电网损耗增加和电流波形失真等。因此，选择的电能质量分析仪应具有谐波分析能力，并能够测量和分析不同频率的谐波。此外，仪器应具有良好的谐波抑制能力，以确保准确测量谐波信号，避免误判。

数据处理能力：选择的电能质量分析仪应具有良好的数据处理和存储能力。电能质量问题通常需要长时间的数据记录和分析，因此仪器应具有足够的存储容量和数据传输能力，以便将数据导出到计算机或其他设备进行进一步的分析和处理。

易用性和操作界面：电能质量分析仪的易用性对于工程师和技术人员来说非常重要。仪器的操作界面应友好直观，具有易于操作和设置的功能。另外，仪器应具有清晰的显示屏和合适的按键布局，以方便用户进行操作和监测。

可靠性和耐用性：电能质量分析仪通常在工业环境中使用，工作条件比较恶劣。因此，选择的仪器应具有良好的可靠性和耐用性，能够适应各种环境要求。

电能质量分析仪在测试过程中要注意的问题

要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座,这相当于电流测试钳二次开路,容易产生开路高压,损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头

测试钳为保证各通道精度,应一一对应,要把各电流钳正确插入与之对应的插座。交换不同输入插座,会降低了测试精度,但交叉后一般测试精度也不会超出在士2。

接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头,然后再拆除仪器侧的电压线。
