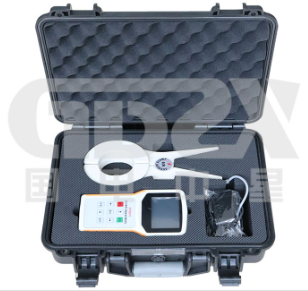

变压器铁芯接地电流测试仪现场试验使用方法

变压器铁芯接地电流测试仪使用操作方法

1)连接好电流钳与主机，开机进入测试

2)将电流钳钳住被测线路，观察读数，若仪表显示“OL”符号，表示被测电流超出了仪表的上量限；

3)变压器铁芯接地电流测试仪测波形具有自动放大功能，不能根据波形幅值来判断电流大小;

4)在测量低端电流(0.1mA~1.00A)前，为确保测量准确，子须手动开合两次，待液晶显示电流值少于10.0mA后，再入铁芯或导线进行测量；

5)在测量低端电流(01mA~100A)时由于电流具有渗磁现象在测量过程中，电流值会随时间下降，导致测量不准确。因此，测量时以电流钳钳入铁芯或导线，电流值显示稳定后的一段时间(约3s内)的测量值为准;如果想再获得正确的电流值则需让钳子离开铁芯后，按照步骤4的操作，进行测量。

6)测量时铁芯应靠近钳子中心点处。(在测量低端电流时，如果测量铁芯在钳子内的不同位置，电流会有一定的偏差)

变压器铁芯接地电流测试仪使用注意事项

使用应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。

注意本仪表所规定的测量范围及使用环境。

不要同时操作2个或2个以上的按键，操作会无效。

不能用于测试高于1000V电压线路。

仪表后盖及电池盖板没有盖好禁止使用。

确定导线的连接插头已紧密地插入接口内。

仪表于潮湿状态下，请勿使用，或更换电池。

禁止在易燃性及危险场所测试。

测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。

请勿在强电磁环境下使用，以免影响仪器正常工作。

仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。

请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。

避免电流钳受冲击，尤其是钳口接合面。

仪表具有自动关机功能。
