继电保护测试仪的硬件结构有哪几部分?
继电保护测试仪是以《微机型继电保护试验装置技术条件(讨论稿)》为基础,再结合用户意见以及现有同类产品的优缺点,从而研发的一种新型微机继电保护测试仪。继电保护测试仪的硬件结构由哪几部分组成呢?国电中星为您解答。
一、高性能工业控制计算机
继电保护测试仪采用高性能工控机作为控制微机,直接运行Window XP操作系统,装置面板带有8.4 ” TFT真彩色LCD显示器,外接PC鼠标和内嵌式键,盘面板上还设有USB口可方便地进行数据存取、数据通信和进行软件升级等。只需简单的计算机知识就可掌握操作,界面友好,直观方便。
二、数字信号处理器微机
继电保护测试仪采用高速数字控制处理器作为输出核心,软件上应用双精度算法产生各相任意的高精度波形。由于仪器采用的是一体结构,内部紧凑,数据传输距离短,每周波拟合的波形点数超过2000点,克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。正是因为波形点数高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现移相、谐波叠加,高频率时亦可保证高的精度。
三、 D/A转换和低通滤波
继电保护测试仪采用真16位D/A转换器,16位分辨率保证了全范围内电流、电压的精度和线性度。由于D/A分辨率高和波形点数高,D/A转换输出的阶梯波波形质量相当高,后级仅需较简单的低通滤波器即可滤除高频分量,还原出高质量、高稳定的正弦波,有效克服了幅值和相位漂移等问题。
四、电压、电流放大器
相电流、电压不采用升流、升压器,而采用直接输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流、电压特征。功放电路采用进口大功率高保真模块式功率器件作功率输出级,加上散热结构,具有完备的过热、过流、过压及短路保护。

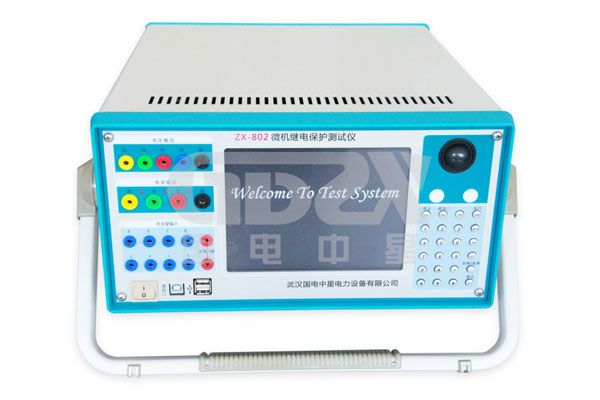

国电中星生产的新型继电保护测试仪的功能强大,体积小,精度高,还有ZX-702微机继电保护测试仪、ZX-802微机继电保护测试仪、ZX-1200微机继电保护测试仪、ZX-1600微机继电保护测试仪、ZX-6000光数字继电保护测试仪等多种型号可供选择,选择继电保护测试仪,上国电中星。
