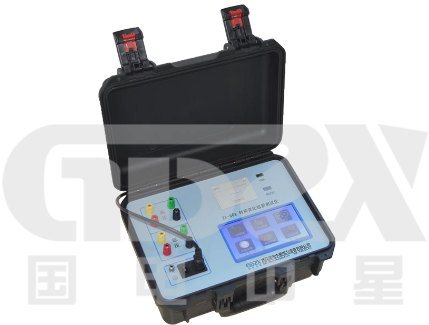

变压器变比组别测试仪现场测试注意事项

测试：选择不同的测量方式。

三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。

组别测试：只测量联结组别。

三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。

变压器变比组别测试仪参数设置完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

屏幕中间显示测量结果，底部显示可操作菜单：

继续测试：按设置好的参数继续测量。

结果打印：将测试结果进行打印。

结果存储：将测试结果存储到本机或存储到优盘。

“左右”键选择菜单项，“确认”键执行当前选项。

单相测试

在“主菜单”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏。

该屏设置操作和“盲测功能参数设置”屏类似。

额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。当选择“单相CT”测试后，高、低电压值代表CT的一次侧额定电流值和二次侧额定电流值，可以按实际电流输入，也可以根据实际情况按实际比例关系输入。

分接：设置所测试品的分接间距。

额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。

试品编号：设置本次试验的试品编号。

测试：选择不同的测量方式。

单相PT：根据设置的参数对PT进行变比极性测量。

单相CT：根据设置的参数对CT进行变比极性测量。

单相变压器：根据设置的参数对单相变压器进行变比极性测量。

以“单相PT”测试为例，“参数设置”完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

操作和“三相变比测试结果”屏类似。

Z型测试

“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作。

变压器变比组别测试仪试验注意事项

对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。如果上述参数输入正确，则测试各个分接位时都可以自动计算出该分接位的变比误差值以及该分接位的具体位置，不必再做数据改动。

有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。

变压器变比组别测试仪分接位置的设置按高压侧调压设计，是假设1分接为最高电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。

三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y－d接线的匝比值等于变比值除以，D－y接线的匝比值等于变比值乘以。
