直流电阻测试仪如何接线
发布时间:2023-12-29
浏览数:14

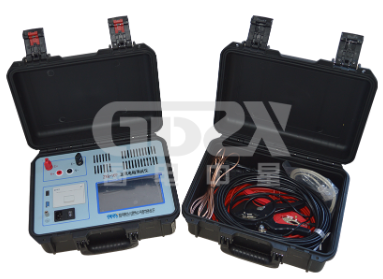

在使用直流电阻测试仪进行接线时,首先需要将仪器的I、V端子与被试品连接好。插头颜色和插座颜色需要对应,这种连接法可以消除接触电阻以及连线电阻对测量的影响。
在接线过程中,还需根据实际测试需求选择好档位,例如,如果所测变压器绕组直流电阻值约为180欧姆,应将档位开关拨到高档。通常情况下,变压器的高压侧使用高档测试,低压侧则使用低档测试。
接线完成后,开启电源并设置好时钟,然后按"OK"键确认时钟并启动测试。此时LCD屏幕会显示“正在充电”,表示正在进行变压器充磁。
测试完毕后,可以直接关闭机器电源。但对于含有感性试品的场合,关断电源后不应立即拆线,而应让仪器有续放电过程,一般来说放电至少60秒,以防止电感的反电动势危害人身安全。
国电中星是专业的二次保护检测设备生产厂家,生产的仪器设备种类多,多种型号可供选择。国电中星为您服务:4000-828-027,了解更多访问国电中星官网:www.gdzxdl.com。
