变压器综合测试仪进行容量型号测试操作方法

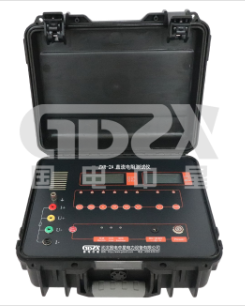

变压器综合测试仪容量型号测试过程介绍

容量、型号测试只能针对符合国家标准的配电变压器进行测试，即低压侧为400VAC的三相变压器。

1、开机按任意键进入主菜单，选择容量测试（选择方法：上下左右键可以移动光标，确定键选择）即可进入容量测试设置界面。

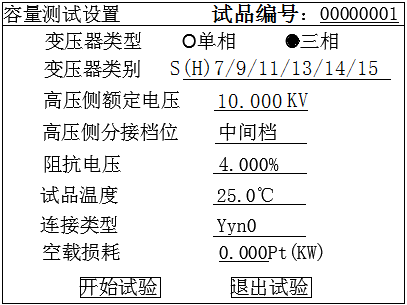

2、在容量测试的参数设定界面中有以下参数需要设置：

高压侧额定电压：进行变压器容量的判定之前，需要正确输入变压器高压侧的额定电压，光标停留在高压侧额定电压位置按“OK”键然后设置高压侧的额定电压，再按OK即完成设置，注意需要保证被测变压器高压侧电压与之对应。

变压器类型：单相变压器或三相变压器。

变压器类别：设置变压器类别，光标停留在高压侧额定电压位置按“OK”键然后按“↑”“↓”“←”“→”其值可以为标S（H）7/9/11/13/14/15、100℃干式变SCB9/10/11/12、120℃干式变SCB9/10/11/12、145℃干式变SCB9/10/11/12，再按OK即完成设置。

阻抗电压：准确的输入阻抗电压，才能进行准确地容量测量。当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时，则需要改变其值，使其更接近铭牌所标注的“阻抗电压”值，将更有助于变压器容量的测试，若被试品的阻抗电压未知此处输入0，仪器会自动匹配相近阻抗进行测试。

高压侧分接档位：分最低档、中间档(额定当)和最高档，测试时应与被试品档位一致，若被试品的档位超过三档，应使被试品的中间档位对应仪器设置的中间档，本仪器档位的调压比默认是5%。

试品温度：当前被试品的温度。

连接类型：被试品的连接组别类型。

空载损耗：当系统设置中的“空载损耗是否参与容量测试”选择“是”时才会出现此设置项，此处的值可以自动记录上次测量空载时的结果并显示，也可以更改，如需要精确判断型号应当设置此项，否则设为0。

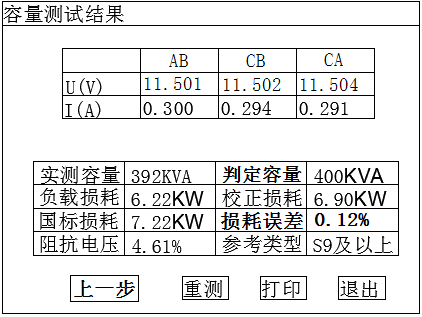

3、容量测试结果如下：

判定容量：把测得的变压器容量归档到国标规定的标准变压器的容量。

实测容量：该项显示实际测量的变压器的容量。

负载损耗：当前测试条件下实际测得的短路（负载）损耗。

国标损耗：如测得容量归档，则显示所归档位的变压器国标短路（负载）损耗值。

校正损耗：将测得的负载损耗校正到额定试验条件下所得到的短路（负载）损耗值。

阻抗电压：当前试验条件下的被试变压器的阻抗电压。

参考类型：测试变压的型号类型，只有国标10KV的变压器才会出现此测量结果。
