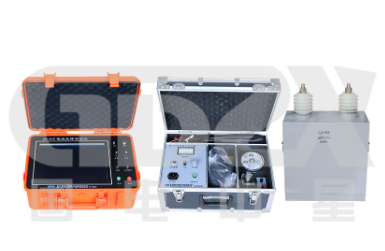

电力电缆故障测试仪现场电缆故障测试说明

电缆故障测试说明

（1）电力电缆的高阻故障（高阻故障：故障点的直流电阻大于该电缆的特性阻抗的故障为高阻故障）几乎占全部故障率的90%以上。冲闪方式用于测试高阻泄漏性故障及高阻闪络性故障，大部分电缆高阻故障都可以使用冲闪方式测试。

（2）冲闪方式测试故障，采用电流取样法，电流取样接线简单，安全性高，波形易于识别。

（3）调整球隙（若放电，放电球隙清脆响亮，操作箱电流大于10A-15A，否则视为未放电，请重新调整球隙，提高冲闪电压），电压升到一定值，故障点发生闪络放电，仪器记录下波形。根据波形大小可重新调整输入振幅，重复采样，直到采到相对标准的波形。

（4）调整球隙一般1mm大约代表3kV，请根据被测电缆电压等级适当调整。高压闪络测试时，由于工作电压极高，稍有不慎就会对人身及电缆故障测试设备造成损失。

（5）不同性质的电缆故障要用不同的测试方法，不同介质的电缆有不同的电波传播速度，不同耐压等级的电缆则有不同的耐压要求，而被测试电缆的接头位置及最近是否在电缆上方进行施工作业，这些在测试前都最好做到心中有数。

（6）用测试主机的低压脉冲法测试电缆长度，校对电缆的电波传输速度。

（7）测试电缆全长可以让我们更加了解故障电缆的具体情况，判断是高阻还是低阻故障，判断电波速度的准确性（准确的电波传输速度是提高测试精度的保证，当速度不准确时，可反算速度）。这些都可以用低压脉冲测试方法来解决。

（8）对不同电缆故障要用不同的方法，低阻故障（开路、短路等）要用低压脉冲法测试；而高阻故障（泄漏、闪络等）则要用闪络法方法测试。选择合适的测试方法，用测试仪主机对电缆进行故障距离粗测。低阻故障用低压脉冲法测量，高阻故障用高压闪络法测量。

（9）电缆仪（又称闪测仪）设定的四种电缆的波速为：

油浸纸电缆：V=160m/µs

不滴流电缆：V=144m/µs

聚氯乙烯电缆：V=184m/µs

交联聚乙烯电缆：V=172m/µs

注意：电力电缆的特性阻抗一般为10—40W之间。是由电缆的单位长度的电阻，电感，电容决定的特性参数，不要将特性阻抗与绝缘电阻，以及电缆的直流电阻混淆。

低压脉冲法测试比较简单，直接测试。而高压闪络法测量则需要注意接线及所加直流电压的高低。10kV油浸纸电缆和交联乙烯电缆的最高耐压分别为50kV和35kV，一般不得超过电缆的最高耐压，高压设备的地线必须与被测电缆的铅包接地良好连接。

（10）精确定点前首先必须知道电缆的路径，若已知路径可省去此步骤。

（11）接好高压设备，根据电缆的性质及电缆的耐压等级来决定升压程度，保证故障点充分击穿。然后用定点仪对电缆故障点进行精确定位，最后确定在1米范围内。
