高压断路器温升试验的方法及试验程序要求

发布时间:2024-03-29 浏览数:4

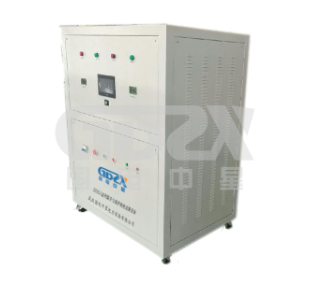

试验方法及程序

高压断路器

1)断路器试前状态

温升试验应在装有清洁的新断路器上进行;

断路器安装方式应与其实际运行中的工作状态一致,或者按照其散热条件最不利的方式进行。断路器应装配在其相应的开关柜中进行温升试验,并提供其所配开关柜的相关图纸、资料。

2)试验环境条件

环境温度应在+10℃-+40℃之间,热机分场是使用三只均匀布置在试品周围、处于试品载流平均高度上并距离试品1m处的热电偶来测量环温。为避免温度快速变化而造成的读数误差,将热电偶置于一个容量为1L,内置0.5L以上变压器油的瓶子中;

空气流速不超过0.5m/s;


应避免阳光辐射及其他射线影响,周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染。

试验要求

主回路电阻测量

温升试验前,在试品处于环境空气温度下测量回路电阻,温升试验结束后,待试品冷却到环境空气温度时,测量回路电阻,温升试验前后两次测量的回路电阻值应在产品技术条件的规定值内,两次测量的差值不应超过20%;

试验极数

原则上,试验应在三极试品上进行,但如果其他极的影响可以忽略的话,试验也可以在单极上进行。对于额定电流不超过630A的三极试品,
可把三极串联后进行试验。

电压等级较高试品

它们的对地绝缘对温升没有明显的影响,可以降低对对于大型试品,地绝缘进行试验。

临时连接线

与试品连接的临时连接线,不应明显地导入或导出热量。其长度不小于2m,在距离试品接线端子1m的母线上及试品接线端子上均应埋设测量点,两者温升的差值不应超过5K。

试验电流

试验电流应为试品的额定工作电流或其技术条件规定值(如DL标准要求1.1倍额定电流)。电流的偏差范围为0%-+2%(此限值仅在温升试验最后两个小时保持)

电流波形应为正弦,频率为50Hz,频率的偏差范围为-5%-+5%。为了加速试验,在不影响试验结果和试品结构强度的前提下,允许用大于规定值的电流进行预热。预热到全部测试点中任何一点首先达到预期温度的80%左右为止,再降至额定电流进行。

温度测量

使用1级允差T型热电偶进行温度测量(热电偶应符合GB16839以及其相关标准)。
