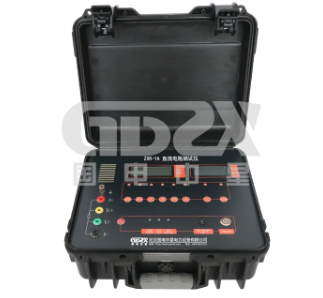

电阻测试仪怎么读数

发布时间:2024-04-07 浏览数:16


1、 仪器配备一付(两组)测量线,红线组粗测量线接入测试仪红色电流接线柱,红线组细 测量线接入红色电阻检测接线柱;黑线组粗测量线接入黑色电流接线柱,黑色组细测量线接 入测试仪黑色电阻检测接线柱。
2、 接通电源,开启电源开关,显示屏数码管点亮。
3、 按需要选择测试量程200 mQ或600 mQ档。开关弹出为200 mQ量程,此时显示电阻测量 范围是15〜200 mQ;开关按下为600 mQ量程,此时显示电阻测量范围是200〜600 mQ。
4、 电流调节旋纽逆时针旋至零位。
5、 手动测量
1) 将“定时”开关置关状态;
2) 检查 (3)-(4)步骤无误后,将预置/测试开关置预置状态,调节报警电阻调节电位器,
预置报警电阻值;
3) 将测试夹分别接到被测物的测试点上;
4) 按下启动钮,测试灯亮,调节电流调节旋钮至所需的电流值,然后读下显示的电阻读 数,当被测物的接地区域电阻大于所设定的接地电阻报警值,仪器发出断续声光报警,反 之,则不报警。如需停止测试则按下复位钮,测试灯熄灭,回路电流即可切断,将测试夹从 被测物上取下,以备下次测量。
7、 定时测量(注意:本仪器定时测量只能在仪器处于测试状态下开启,预置状态下不能定 时)
1)将仪器置复位状态;
2) 接通电源,开启电源开关,显示屏数码管点亮。
3) 检查 (3)-(4)步骤无误后,将预置/测试开关设定为预置状态,调节报警电阻调节电位 器,预置报警电阻值;
4) 将预置/测试开关设定为测试状态;将测试夹 分别接到被测物的测试点;
5) 按下定时开关,调整定时器数值,设定所需测试时间,再按下启动钮,测试灯亮,调节
电流调节旋钮至所需的电流值,然后读下显示的电阻读数,当被测物的接地区域电阻大于所 设定的接地电阻报警值,仪器发出断续声光报警,反之,则不报警。测试时间结束,自动切 断回路电流。将测试夹从被测物上取下,以备下次测量。
8、 仪器具有开路报警选择功能,按下开路报警开关,按下启动钮,若接地回路开路或测试 夹与被测物没有夹好,仪器会发出声光报警。
9、 仪器具有过电流保护功能,当回路电流超过32A时,仪器发出过电流声光报警,过电流 灯持续亮,蜂鸣器持续发声,并自动切断回路电流,按下复位钮,可取消报警状态,并将电 流调节旋钮逆时针旋小一点,以备下次测量。
10、 当仪器处于设置状态,只能进行电阻上限的设置,不能进行其他操作,比如定时,电流
调节。
11、当仪器处于测试状态,预置电阻将无法设定
