匝间冲击耐压试验仪面板说明及试验操作方法

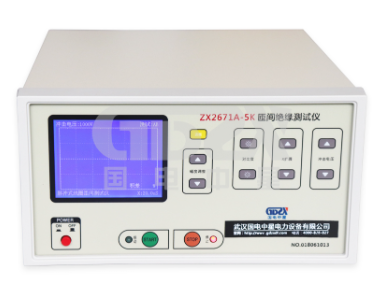

匝间冲击耐压试验仪操作面板说明

显示屏:用以观测绕组脉冲衰减振荡波形。

峰值数字电压表:用以显示输出脉冲峰值电压。

X位移旋钮:调节波形在水平方向左右移动。

X扩展旋纽:调节波形扫描频率，以显示适中。聚焦旋钮:调节此旋钮，可调正波形清晰状态

Y位移旋钮:用以调节波形Y轴方向位移。

Y增幅旋钮:调节波形垂直幅度，以显示适中。

亮度旋钮:用以调节波形亮度，以显示适中(注意:不要太亮)

电源开关:用以接通或断开电源。

高压输出控制插座:当高压启动按钮启动，内置指示灯增亮，脚开关插入后，踩下脚踏开关，高压主电路接通。

高压调节旋钮:调节输出脉冲电压值(顺时针方向增大)

高压换相按钮:高压测试时，用以对三相电机绕组进行相位转换。

轴流风机:用以机内氢闸流管散热(开机即工作)

电源插座:用以联接电源，

保险管插座:2A保险管，用以保护控制线路

接地端子:用以接地。

高压输出线L:(低电位L)用以构成高压输出回路。

高压输出线H1:(高电位H1)输出高压脉冲试验电压。

高压输出线H2:(高电位H2)输出高压脉冲试验电压。

匝间冲击耐压试验仪使用方法

将仪器接上电源，按下电源开关，在显示屏上将会看到一条水平亮线(扫描线)。这时，调节聚焦旋钮和亮度旋钮，同时把高压调节旋钮逆时针旋到底，无需等待即可进行冲击试验。

把输出冲击电压的三根高压引线H1(红)、H2(红)、(黑)根据试验要求与被试品进行连接。踩下脚踏开关、逐步调节高压旋钮，使输出电压升至试验电压值，即可进行冲击耐压试验。此时若被测线圈匝间绝缘良好，则波形重合。若匝间绝缘不良，波形会错位，当电压升至匝间短路击穿时，峰值电压将升不上去。
