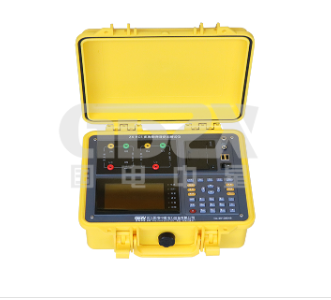

变压器变比组别测试仪面板界面操作说明

1、仪器开关：选择仪器供电方式并开机。

一：选择交流供电方式并开机；

O：关闭仪器；

二：选择直流供电方式并开机。

2、电源插座:交流工作方式的整机电源输入接口，接AC220V士10%,50Hz电源，插座带保险。

3、低压端:黄、绿、红三色测试线与变压器的低压 a、b、c三相接线端对应相接。

4、高压端:黄、绿、红三色测试线与变压器的高压 A、B、C 三相接线端。

对应相接。

5、彩色液晶屏：240x128点阵彩色液晶屏，带LED背光，中文显示操作菜单和测试结果，交互界面直观，操作简单。

6、电池电量显示：选择直流工作方式时，显示仪器电池的剩余电量。

7、按键：

F1、F2功能键：在仪器操作过程中按界面提示表示不同的功能。

复位键：按此键整机复位,回到初始界面。

确认键：选择或修改之后的确认选择操作

返回键：返回设置或返回上一级菜单界面。

向上键：向上移动光标，在仪器的使用过程中根据显示屏提示操作。

向下键：向下移动光标，在仪器的使用过程中根据显示屏提示操作

向左键：向左移动光标，在仪器的使用过程中根据显示屏提示操作。

向右键：向右移动光标，在仪器的使用过程中根据显示屏提示操作

8、打印机：热敏打印机，打印输出测试数据，高速、静音。

9、接地标识：仪器接地柱，用于仪器保护接地，保护用户人身安全，并且保护仪器。

10、充电接口：当仪器显示电池电量低较低时(不得低于10%)，或仪器长时间不使用时，应通过充电接口给仪器电池充电。

11、逆变指示灯：采用直流工作方式时逆变指示灯亮。正常情况下，逆变指示灯呈绿色;出现故障时，呈红色。

变压器变比组别测试仪测试注意事项

1、有载分接开关19档的变压器，9、10、11分接是同一个值，仪器输入分接类型时应输入17，此时12分接以后，仪器显示分接位置比实际位置小2。

2、变压器变比组别测试仪分接位置的设置按高压侧调压设计，是假设1分接为最高电压档位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。

3、变压器变比组别测试仪采用交流供电工作方式时，不能用发电机供电。因为发电机供电不是稳定的50HZ正弦波，会造成仪器测试结果不准确。如果现场无市电，且电池电量不足，可以使用发电机供电给电池充电的同时采用直流方式进行测试。

4、本仪器为常规变压器变比测试仪，对于某些特种变压器不能测试(如:斯科特，逆斯科特，整流变，CVT等)。
