工频火花电压和工频耐受电压试验程序

逐个电气试验

试品与试品安装

试品必须干燥而洁净，并按其类别的安装方式进行安装。

针式绝缘子试品倒放在接地金属板上，钢脚作为高压电极，对未胶装的试品可在胶装孔内插入一根金属杆作为高压电极。电压施加在接地金属板与钢脚或金属杆之间。

盘形悬式绝缘子试品放置方向不作规定，但不应使火花电压降低。电压应施加在试品两个金属附件之间。

穿墙瓷套管

试验电压施加在试品导杆与中间金属法兰之间。未装配金属附件的试品，应安装上实际使用的导电杆和类似金属法兰的附件。

支柱绝缘子(对B型绝缘子)

在正常运行时承受电压作用的附件之间施加电压。未装配的支柱绝缘子，在绝缘件孔内插入金属杆(或金属链)作为电极。

电器瓷套将瓷套一端封闭注满水或在瓷套内壁贴上金属薄板(或金属网等)作为一个电极，瓷套外部主体表面(成形时的接口或其他)用湿布或其他导体(链条、金属丝等)绑扎作为另一电极(已胶装金属附件时，金属附件作为电极)，电压施加在两电极之间。

其他类型的试品

在正常运行时承受电压作用的附件之间施加电压。

试验装置试验变压器高压侧应串联一个适当的限流电阻,此电阻应能保护变压器和使试品表面在试验时能够产生频繁的火花而非闪络。

在试验回路中应在每一只试品上串联一个(7~12)mm的火花间隙或采用其他方法，以鉴别被击穿的试品。

试验程序

工频火花电压试验程序

试验时对试品施加的电压，应能使试品表面产生频繁的火花放电。施加电压的时间为连续5min。如果试验过程中有试品被击穿或其他不正常现象而使试验中断时，则应在剔除被击穿的试品或消除不正常现象后，重新进行连续5min 试验。

试验时被击穿的或异常发热的(不包括由于火花通道造成的局部发热)试品应作废品处理。

工频耐受电压试验程序本试验适用于电器瓷套或因结构上的原因不能在试品的表面产生火花放电的绝缘子。耐受试验应在按相应的产品标准规定的并按标准校正所得的电压下进行。试验时，先施加约 75%的规定试验电压，然后以每秒约2%试验电压的速率升压至规定的耐受电压，保持5min，试品不应被击穿。

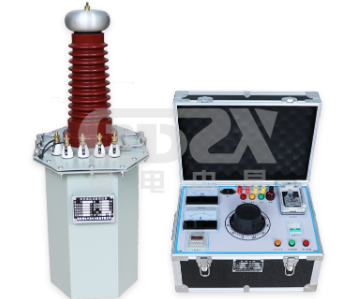

       国电中星是专业的高压试验设备生产厂家，生产的仪器设备种类多，多种型号可供选择。国电中星为您服务：4000-828-027，了解更多访问国电中星官网：www.gdzxdl.com。
