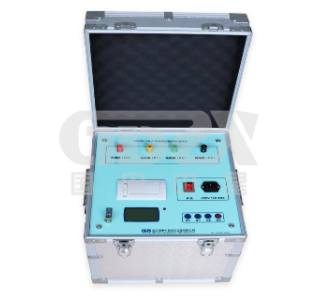

不同接地系统中接地阻抗规定值标准要求

接地阻抗规定值

有效接地系统：

z≤2000/或 z≤0.5Ω(当I>4000A 时)

式中

I一经接地装置流入地中的短路电流(A)；

Z-考虑季节变化的最大接地阻抗(Ω)。

注：当接地阻抗不符合以上要求时，可通过技术经济比较增大接地阻抗，但不得大于5Ω。同时应结合地面电位测量对接地装置综合分析。为防止转移电位引起的危害，应采取隔离措施。

非有效接地系统

1、当接地网与1kV及以下电压等级设备共用接地时，接地阻抗 Z≤120/I；

2、当接地网仅用于1kV以上设备时，接地阻抗 Z≤250/I；

3、上述两种情况下，接地阻抗一般不得大于10Ω。

1kV以下电力设备

使用同一接地装置的所有这类电力设备，当总容量>100kVA时，接地阻抗不宜大于4Ω；

如总容量<100kVA时，则接地阻抗允许大于4Ω，但不大于10Ω。

独立微波站

接地阻抗不宜大于5Ω。

独立避雷针

接地阻抗不宜大于 10Ω；

注：当与接地网连在一起时可不单独测量。

发电厂烟囱附近的吸风机及该处装设的集中接地装置

接地阻抗不宜大于10Ω；

注：当与接地网连在一起时可不单独测量。

独立的燃油、易爆气体储罐及其管道

接地阻抗不宜大于 30Ω(无独立避雷针保护的露天储罐不超过10Ω。

露天配电装置的集中接地装置及独立避雷针(线)

接地阻抗不宜大于10Ω。

有架空地线的线路杆塔

当杆塔高度在40m以下时，按下列要求：

当杆塔高度>4m时，则取下列值的50%；

但当土壤电阻率大于2000Ω·m时，接地阻抗难以达到15Ω时，可放宽至20Ω。

土壤电阻率<5002-m时，接地阻抗10Ω；

土壤电阻率500~1000Ω·m时，接地阻抗20Ω；

土壤电阻率1000~2000Ω·m时，接地阻抗25Ω；

土壤电阻率>20000Ω·m时，接地阻抗30Ω。

与架空线直接连接的旋转电机进线段上避雷器

接地阻抗不宜大于3Ω；

无架空地线的线路杆塔

1、非有效接地系统的钢筋混凝土杆、金属杆：接地阻抗不大于30Ω；

2、中性点不接地的低压电力网线路的钢筋混凝土杆、金属杆：接地阻抗不宜大于50Ω；

3、低压进户线绝缘子铁脚的接地阻抗：接地阻抗不宜大30Ω。
