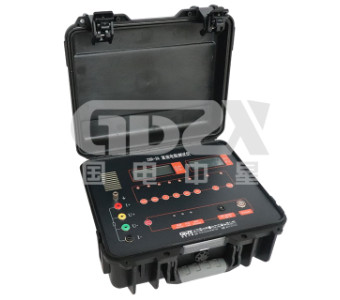

变压器绕组直流电阻测量周期及方法

绕组直流电阻测量目的

检查绕组焊接头质量和绕组有无匝层间短路；

检查绕组导体或引出线是否存在断股或开路问题；

检查分接开关各个位置接触是否良好，以及分接开关实际位置与指示位置是否相符；

多股并绕的绕组是否有断股等情况。

试验周期

1)交接时

2)大修后

3)1-3年

4)无载调压变压器变换分接位置

5)有载调压变压器的分接开关检修后(在所有分接)

6)必要时

试验原理

当时间t为零时，I=0，当t为∞，I=En/R,达到稳定。

由于变压器绕组的电感较大，电阻较小，电感可达数百亨，时间常数较大。对于高压大容量变压器，测量一个电阻的稳定时间需要几分钟、几十分钟、甚至数小时对于所选用适当的测量手段和测量设备是保证测量准确度的关键。

缩短测量时间(即减小T值)，对提高实验很有功效。要使减小，可用减少L或增加R(即增加附加电阻)的方法来达到。减小L可用增加测量电流，提高铁芯的饱和程度，即减小铁芯的导磁系数，增大R,可用在回路中串入适当的附加电阻来达到，一般附加电阻为被测电阻的4-6倍，此时测量电压也应提高，以免电流过小而影响测量的灵敏度。

试验结果分析判断

1)1.6MVA以上变压器，各相绕组电阻相互间的差别，不应大于三相平均值的2%；无中性点引出的绕组，线间差别不应大于三相平均值的1%(不平衡率=(三相中实测最大值-最小值)/三相算数平均值。

2)1.6MVA及以下变压器，相间差别一般不应大于三相平均值的4%；线间差别一般不应大于三相平均值的2%。

3)各相绕组电阻与以前相同部位、相同温度下的历次结果相比，不应有明显差别，其差别应不大于2%，当超过1%时应引起注意。

4)电抗器参照执行
