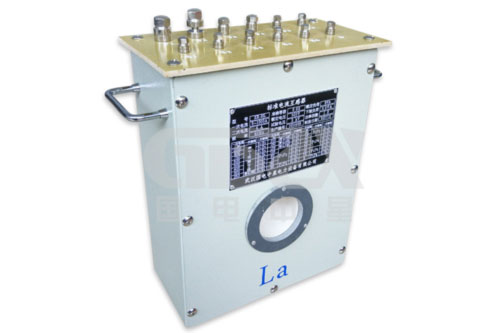

精密电流互感器的工作原理

        继了解了精密电流互感器的基本介绍之后，国电中星在本节中为大家详细描述精密电流互感器的工作原理究竟是什么?

        在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。

        精密电流互感器的工作原理与变压器类似，也是电磁感应原理，变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器是由闭合的铁心和绕组组成。电流互感器接被测电流的绕组(匝数为N1)，称为一次绕组(或原边绕组、初级绕组)；接测量仪表的绕组(匝数为N2)称为二次绕组(或副边绕组、次级绕组)。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

       电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。Kn=I1n/I2n。电流互感器(Current transformer 简称CT)的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

        综上所述，精密电流互感器是以电磁感应原理工作，将较大的一次电流转换为较小的二次电流，便于测量、保护和控制电流。国电中星专业生产精密电流互感器，型号全，畅销于海内外，欢迎广大用户来电咨询选购。
