sf6断路器常规试验项目绝缘部件绝缘测量

SF6高压断路器常规试验

1.绝缘部件、辅助和控制回路绝缘电阻及交流耐压；

2.导电回路电阻3.合、分闸时间及同期性以及合闸电阻预投入时间；

4.断路器的速度特性试验；

5.合、分闸电磁铁的最低动作电压；

6.断口并联电容器的电容量和tg6；

7.分、合闸线圈的直流电阻及绝缘电阻；

8.断路器主回路对地、断口间及相间交流耐压。

绝缘部件绝缘测量

断路器的绝缘部件包括瓷套、绝缘拉杆、灭弧室、绝缘介质。

在断路器合闸状态下测量绝缘电阻，主要检查绝缘拉杆、套管及绝缘介质的绝缘状况。

在断路器分闸状态下测量绝缘电阻，主要检查各端口之间的绝缘以及内部灭弧室是否受潮或烧伤。

辅助和控制回路绝缘电阻及交流耐压

使用仪器：

测量SF6断路器辅助和控制回路绝缘电阻使用1000V兆欧表，辅助和控制回路交流耐压值为1000V，可采用普通试验变压器或2500V兆欧表代替。

试验结果判断依据：

辅助和控制回路绝缘电阻不低于1MΩ。在进行交流耐压试验前后绝缘电阻值不应降低。

注意事项

试验时应记录环境温度

导电回路电阻测量

导电回路电阻主要取决于断路器动静触头的接触电阻，其大小直接影响通过正常工作电流时是否产生不允许的发热，及通过短路电流时的切断性能；它是反应安装检修质量的重要数据。

使用仪器：

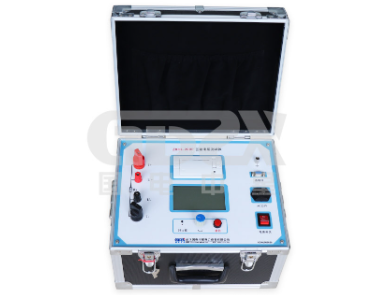

回路电阳测试仪(要求不小于100A)或双臂直流电桥。

测量要求：

将SF6断路器合闸，将导电回路测试仪试验线接至断路器一次接线端上，注意电压线接在内侧，电流线接在外侧。

试验结果判断依据：

交接时和大修后导电回路电阻数值应不大于出厂值的105%，运行中回路电阻值应符合制造厂的规定且不大于交接值的120%。

注意事项：

如采用直流压降法测量，则电流应不小于100A。

测量时合上断路器，将回路电阻测试仪与断路器一次接线端用试验导线连接，电流线接在外侧、电压线接在内侧。施加不小于100A的直流电流，测量出每相导电回路的直流电阻值，其值应符合厂家技术规范要求。
