220kV油浸式电力变压器绕组变形测试方法

绕组变形测试

包括：测量高压绕组、中压绕组、低压绕组频响曲线。具体内容如下：

工作内容

检查被试变压器是否具备试验条件；

操作及工艺

1)检查确认与变压器套管端部相连的所有引线已拆除，拆除的引线离被测变压器套管距离足够远；

2)测试应在所有直流试验项目之前或者在绕组充分放电以后进行；

3)检查确认变压器分接开关的位置。

质量控制点

1)注意拆除的套管引线离被测变压器套管距离；

2)注意变压器绕组分接开关的位置与测量有关。

控制措施

1)检查与变压器套管端部相连的所有引线是否拆除，拆除的引线尽可能远离被测变压器套管；

2)检测变压器绕组的幅频响应特性与分接开关的位置有关，宜在最高分接位置下检测，或者应保证每次检测时分接开关均处于相同的位置。

工作内容

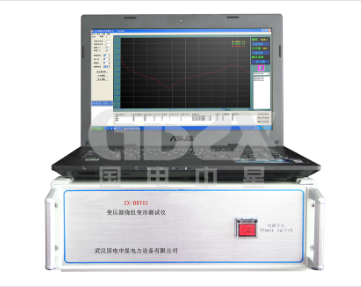

摆放变压器绕组变形测试仪

操作及工艺

选择合适位置将变压器绕组变形测试仪平稳放置，按照仪器说明书要求，确定是否需要将仪器接地。

质量控制点

1)注意预留的测试引线长度是否合否；

2)注意仪器是否要求接地。

控制措施

1)仪器放置应安全、平稳保证预留测试引线的长度满足要求；

2)不同生产厂家仪器要求不同，应按照仪器说明书要求执行。

工作内容

按相应的试验方法布置试验结线。

操作及工艺

参照试验结线示意图与仪器使用说明书，通过试验专用测试线按试验仪器的具体要求布置试验结线。

质量控制点

1)防止接线错误；

2)注意接触电阻影响测量；

3)注意信号检测端的接地线连接是否可靠。

控制措施

1)认真对照结线示意图检查；

2)所有接线均应稳定、可靠，减小接触电阻；

3)信号检测端的接地线应可靠连接在变压器外壳的明显接地端(如铁心接地端)接地线应尽可能短且不应缠绕。

工作内容

开始测量，保存测量曲线；

操作及工艺

启动仪器进行测量，待测量结束后，保存测量曲线，并与上次测量频响曲线及另两相测量频响曲线比较；

质量控制点

注意测试结果与历次测试结果以及三相之间结果的比较；

控制措施

历次测试结果相比以及三相之间结果相比应无明显差别。

工作内容

停止测量，拆除测试结线

操作及工艺

关闭仪器电源并拔出电源线。
