局部放电检测仪超声波和TEV测量程序

超声波测量程序

使用超声波传感器测量信号时，需要选择对应的传感器类型，本产品具有记忆上一次状态设置的功能，开机时会自动调用上次关机时传感器的状态，并测量环境值，准备就绪后即可测量局部放电值，因此，在开机时请勿将传感器指向被测区域，以免将被测区域的放电信号误测为环境值。

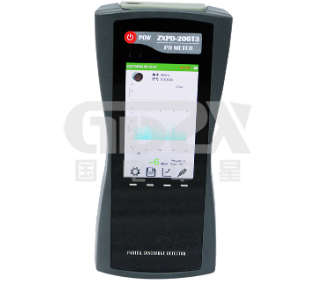

开启手持式局部放电检测仪，按“F3”键进入超声波模式，如果读数太大，比如超过15dBuV，说明此事背景噪声太大，可以按左键实现背景噪声的的滤除。背景噪声滤除后正式进入测量程序，此时插入提供的耳机，读数会在显示屏上连续更新。

开始时，应该将增益调整到较大位置，当读数变得太大时，则应该减少增益。也可以根据右下侧的箭头标志来确定是增加增益还是减小增益，绿色箭头表示此时增益可以增加，如果显示的是红色箭头则说明信号过大，需要减小增益。

若要检查开关柜，应该将超声波传感器指向开关柜(尤其是断路器的端口、充气式电缆盒、电压互感器以及母排室)上的任何空气间隙。在任何情况下,都应该确保遵守安全距离的要求。背景以上的超声波活动是很重要的。真正的放电可以根据耳机中发出的咝声(尤如煎锅中发出的丝丝声)来识别。

对于电缆、瓷瓶等电气设备的远距离超声局放检测，可以使用内置传感器来测量，此时红外激光瞄准点可以帮您准确指向被试品区域。

TEV测量程序

背景噪声

开关柜外部的一些信号源发出的电磁信号也可能在开关柜的外部产生瞬时接地电压。这些源可以是架空线绝缘子、变压器进线套管、无线电信号甚至是附近高速公路的车流量。这些也可以在不连接到开关柜的金属体如变电站房门或围栏等金属体上产生瞬时接地电压信号。

因此在对开关柜进行检测之前，就应该测量这些表面上的背景噪声。测量不属于开关柜组成部分的金属体如金属门、金属围栏等的背景噪声。记下三次连续的有关金属体的分贝值和计数，并取中间幅值的读数作为背景测量的读数。

进行测量手持式局部放电检测仪开启，确保TEV传感器处在离开金属体的自由空间中，否则会影响自检。选择TEV模式。为了准确测量，应该使TEV探头垂直地与在其上面要进行测量的金属体接触,(最好是保持仪器主机本体远离邻近的金属体)。

一旦TEV探头从金属体上拆下后读数就不再在显示屏上继续显示。可能会因为确保数据一致性，可能需要重复测量几次。如果显示值太大，可以按左键实现背景噪声的的滤除。对开关柜的测量是在每一个面板的每一个部件如电缆盒、电流互感器室、母排室、断路器以及电压互感器等的中心位置进行的。

断路器以及其它中高压开关仪器的位置都要记录下来因为如果这些设备处于断开的位置，则某些部件就不会带电，因此这些部件上不会测到读数。记录每一个位置上的第一组读数。但是如果测到的幅值比背景干扰水平高出10dB,本身幅值大于20dB 时，就应该连续记录三组读数。
