电缆交接与预防试验的几种试验方法对比

发布时间:2024-09-25 浏览数:5

电缆交接与预防试验方法的改进

鉴于直流耐压试验不能模拟交联电缆的运行场强状态,不能达到所期望的试验效果,自然就应该转向用交流耐压试验来考核交联电缆的敷设和附件的安装质量。

50Hz交流耐压试验

由于试验电压的性质与运行电压相同,从机理上说该方法无疑是首选。但由于电力电缆容量大在现场安装后做交流耐压试验对于传统的50Hz交流试验设备是极不现实的。

超低频0.1Hz耐压试验

因被试交联电缆的电容量很大,工频试验时所需试验变压器的容量也要很大,导致试验设备重而不适用于现场使用。采用01Hz作为试验电源理论上可以将试验变压器的容量降低到1/500,试验变压器的重量可大大降低,可以较容易地移动到现场进行试验。目前,此种方法主要应用于中低压电缆的试验,由于电压等级偏低,还不能用于110kV及以上的高压电缆试验。


振荡电压试验

振荡电压试验是用直流电源给电缆充电,然后通过一个球隙对一组串联电阻和一个电抗器放电从而在电缆上得到一个阻尼振荡电压。此种方法放电次数多、所需时间较长,一般不为中压电缆所采用,通常应用于110kV及以上的电缆。

谐振耐压试验

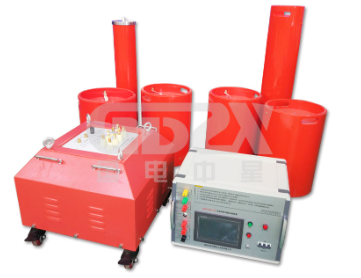

可调电感型谐振试验系统可以满足耐压要求但由于重量大、可移动性差,主要用于试验室。而变频谐振试验系统不但能满足高压交联聚乙烯电缆的耐压要求,而且具有重量轻、可移动性好的优点,适宜现场试验。

通过广泛的调查研究和论证变频谐振试验装置,利用励磁变压器激发串联谐振回路,通过调节变频控制的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加的电压,频率的调节范围为30~300Hz,符合CIGREWG21.09《高压挤包绝缘电缆竣工试验建议导则》中推荐使用工频及近似工频(30~300Hz)的交流电压。这种交流电压可以重现与运行工况下相同的场强,并已被证明是有效的试验方法。
       国电中星是电力检测设备生产厂家,生产的产品种类多,型号齐全,提供专业的技术支持,电话4000-828-027。
