GIS交流耐压试验流程及试验结果判断

发布时间:2024-09-29 浏览数:3

试验准备工作

检查GIS的主回路状态,试验时GIS所有的开关、刀闸在合位、接地刀闸在分位。

各气室已充好合格的SF6气体,气体密度应保持在额定值。

除耐压试验外,被试品应已完成各项现场试验项目。

GIS上所有电流互感器的二次绕组应短路并接地以下设备应采取隔离措施,避免施加试验电压:

1)高压电缆和架空线

2)电力变压器和并联电抗器

3)电磁式电压互感器(如采用变频电源,电磁式电压互感器经制 造厂确认或经频率计算不会引起磁饱和,也可以和主回路一起耐压,但二次绕组应开路)

4)避雷器

GIS扩建部分耐压时,原有相邻设备应断电并接地,否则,应考虑突然击穿对原有部分造成的损坏采取措施。

开始试验前所有路口派专人在入口处看守。


试验仪器设备:

试验电源为380V三相交流电源,频率为50Hz。

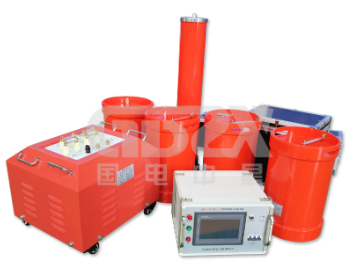

测量仪器为武汉国电中星的调频式串联谐振耐压试验装置

交流耐压前测量GIS的绝缘电阻,A、B、C三相应分别逐项进行(测量一相时另外两相接地)加压试验(测量一相时另外两相接地)首先加压 73kv(设备最高相电压110/3*1.15=73kV)5-15分钟老练试验无问题后升至126kv。

A、B、C三相逐相进行

电压互感器与避雷器的试验:投运前对电压互感器进行设备最高相电压110//3*1.15=73kV/5min耐压试验,并后时测量二次电压是否正确、测量避雷器的泄漏电流。

如GIS的每一部件均已按选定的试验程序耐受规定的试验电压而无击穿放电,则认为整个GIS通过试验。

在试验过程中如果发生击穿放电,则应根据放电能量和放电引起的声、光、电、化学等各种效应及耐压试验过程中进行的其他故障诊断技术所提供的资料,进行综合判断。

遇有放电情况,可采取下述步骤:

a)进行重复试验。如果该设各或气隔还能经受规定的试验电压,则该放电是自恢复放电,认为耐压试验通过。如重复试验再次失败,按b)项程序进行。

b)设备解体,打开放电气隔,仔细检查绝缘情况,修复后,再一次进行耐压试验。
