带间隙氧化锌避雷器工频放电试验方法

在氧化锌阀片上加上串联间隙，这样只要系统运行电压不超过避雷器的工频放电电压，避雷器的间隙就不会放电，氧化锌阀片就没有电流流过，串联间隙氧化锌避雷器使用了间隙和氧化锌阀片，两者互为保护。

间隙使电荷率为零，解决了氧化锌阀片老化问题:间隙在续流时易损坏，氧化锌阀片优越的性能使其无续流。

工频放电电压测试方法和技术要求：

试验项目

绝缘电电阻：

周期：1)交接时；2)3~5年；3)必要时。

要求：绝缘电阻自行规定，但与历次及同类型的测量数据进行比较不应有显著变化。

说明：用2500V及以上兆欧表。

工频放电试验：

周期：1)交接时；2)必要时。

要求：工频放电电压应符合制造厂的规定。

底座绝缘电阻：

周期：1)交接时；2)3~5年；3)必要时。

要求：不小于10MΩ。

说明：用2500V及以上兆欧表。

放电计数器动作捡查：

周期：1)交接时；2)必要时。

要求：训试3~5 次，均应正常动作，测试后计数器指示应调到“0”，不便复零时要记录最后指示位置。

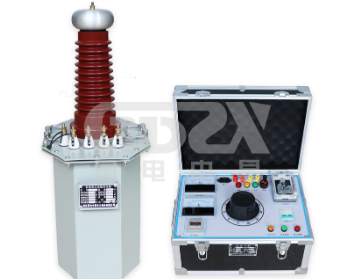

工频放电试验传统方法：采用交流试验变压器进行测试。

测试步骤及注意事项：

采用专用的“带间隙的氧化锌避雷器工频放电测试仪”进行测试。专用氧化锌避雷器测试仪器测试的结果要比常规的试验变压器法测得的避雷器工频放电电压值要准确。

测试结果分析：

工频放电电压试验前后均应测量被试避雷器的绝缘电阻，两者不应有明显差异，如果试验后的绝缘电阻比试验前有明显下降，一般应判断为避雷器不合格。

在试验过程中，若由于外部环境影响，使测得的工频放电电压偏低，不应认为避雷器不合格需经清洁、干燥处理之后，再进行试验。

总之试验过程中出现了异常，要结合上述各种因素进行全面的分析判断，找出异常的真正原因。
