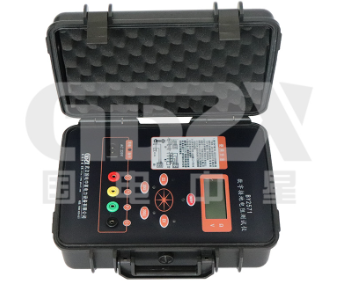

接地电阻测试仪的正确测量方法及使用注意

正确使用接地电阻测试仪以及测量接地电阻的方法

仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ保持直线即可。

接地电阻安装于电流由接地装置流入大地再经大地流向另一接地体或向远处扩散处，接地电阻值体现电气装置与“地”接触的良好程度和反映接地网的规模。接地电阻表主要由手摇发电机，电流互感器，电位器以及检流计组成。

接地技术的引入最初是为了防止电力或电子等设备遭雷击而采取的保护性措施，目的是把雷电产生的雷击电流通过避雷针引入到大地，从而起到保护建筑物的作用。

同时，接地也是保护人身安全的一种有效手段，当某种原因引起的相线和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的电流就会经保护地线到大地，从而起到人身安全保护作用。

接地电阻测试仪使用注意事项：

接地线路要与被保护设备断开，以保证测量结果的准确性。

被测地极附近不能有杂散电流和已极化的土壤。

下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。

探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。

连接线应使用绝缘良好的导线，以免有漏电现象。

注意电流极插入土壤的位置，应使接地棒处于零电位的状态。

测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。

测试现场不能有电解物质和腐烂尸体，以免造成错觉。

当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润。

随时检查仪表的准确性。

接地电阻测试仪应保存在室内保持其环境温度0℃～40℃，相对湿度不超过80%，且在空气中不能含有足以引起腐蚀的有害物质。

测试仪在使用、搬运、存放时应避免强烈震动。
