变压器直流电阻测量的方法及注意事项

直流电阻测量的目的:

绕组导线连接处的焊接和机械连接是否良好

引线与套管、引线与分接开关的连接是否良好

引线与引线的焊接和机械连接是否良好

导线的规格、电阻率是否符合要求。

各相绕组的电阻是否平衡

变压器绕组的温升是根据绕组在温升试验前的冷态电阻和温升试验后断开电源瞬间的热态电阻计算得到的。

绕组直流电阻测量标准准：GB6451-2008。

容量小于1600kVA变压器绕组三相不平衡率：相电阻为4%，线电阻为2%。

容量大于1600kVA变压器绕组三相不平衡率：相电阻为2%，线电阻为1%。

直流电阻测量的方法

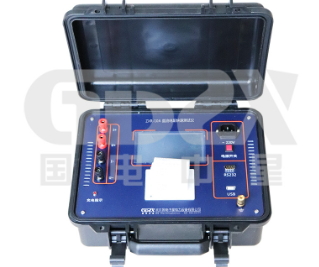

变压器直流电阻测量按JB/T501-91标准有两种测量方法，电桥法和伏安法(变压器直流电阻测试仪)。

试验仪器应使用精度为0.2级以上的直流电阻测试仪，根据变压器容量大小及电阻大小，选用适当的电流档测量所有绕组的直流电阻。

有分接绕组应测量所有分接直流电阻。对有中性点引出的绕组应测量其相电阻，无中性点引出的测量线电阻。

快速测量直流电阻的原理与方法变压器绕组具有很大的电感和很小的电阻，尤其是其容量越大，绕组的电感就越大，而电阻越小，因而其时间常数较大。测量绕组电阻时，当接通直流电源后，充电电流要经过一个暂态过程才能达到稳定值，快速准确测量直流电阻是很重要的问题。

测量时注意问题

1)测量时应注意大容量变压器充电时间较长应有足够的充电时间；绕组直流电阻难度随着变压器的单台容量增大而增加，特别是铁心为五柱式，低压绕组为三角形连接的特大容量变压器，测量直流电阻时，电流达到稳定的时间很长。如果电流未达到稳定时读数，则测不出电流的真实数。

2)接线夹接触是否良好，清除接线引起的误差；

3)温度偏差影响，三相线圈温度偏差1℃时，在常温下线圈误差将会增大接近0.4%

4)无励磁分接开关应使定位装置进入指定位置，有载分接开关应采用电动操作。

5)试验时应记录好环境温度及变压器油温度。

6)直流回路中有电流I时，变压器铁心磁场中有能量断开时会产生高电压，可能危及人身安全和损坏仪表所以需要用放电回路使电流由I通过电阻上的损耗逐渐下降，待电流很小时再断开线路。

7)变压器在测量电阻时，不得切换无励磁分接开关来改变分接。无励磁分接开关改变分接时将在触头间发生电弧，引起油的分解，并形成可燃气体和碳，使变压器油质变坏，同时损坏电桥。
