高压断路器耐压试验设备及试验方案

断路器耐压试验

断路器耐压试验目的

鉴定设备绝缘强度最有效和最直接的试验项目，主要为了检查断路器的安装质量，考核断路器的绝缘强度。

试验仪器选择

常规工频试验变：现场试验条件限制，一般较少使用。

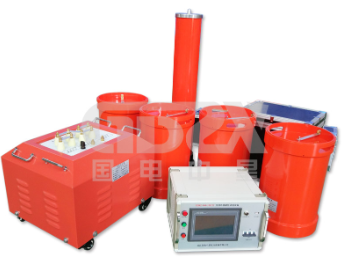

串联谐振试验装置：利用额定电压较低的试验变压器可以得到较高的输出电压，用小容量的试验变可以对大容量的试品进行交流耐压试验。试验过程安全可靠。变频式，试验频率范围10~300HZ之间。

试验方案

交接验收试验执行标准：

GB50150；

DL/T596-1996《电力设备预防性试验规程》；

DLIT405-1996《进口252(245)~550交流高压断路器和隔离开关技术规范》；

DL474.4-2006《现场绝缘试验实施导则 交流耐压试验》；

针对罐式断路器而言，试验条件：

断路器内所有设备安装结束，SF6气体充气至额定压力，且密封性试验和气体湿度测试合格；常规电气试验已经完成且符合要求；所有CT二次侧均短路接地，断路器外部出线套管引线解除，试验现场符合安全要求。

检验500kV罐式断路器在现场安装后的主绝缘及断口绝缘是否具有规定的电气强度，确保其安全运行。

对于瓷柱式断路器而言，由于没有集成CT，故对其无要求。目的是检验瓷柱式断路器在现场安装后断口间绝缘是否具有规定的电气强度，确保其安全运行。
试验方法：

试验采用变频串联谐振的方法对GIS进行交流耐压试验。采用变频谐振的方法主要试验仪器和设备有：变频电源、电容分压器、电抗器、工频试验变压器等。

试验过程，如对于500kV罐式断路器而言：

1)合闸状态下断路器整体对地交流耐压试验加压程序为升压到相电压288kV(5分钟)，再升压到线电压500kV(3分钟)，最后升压到试验电压592kV(1分钟)。

2)分闸状态下断路器断口间交流耐压试验加压程序为升压到相电压288kV(5分钟)，再升压到线电压500kV(3分钟)，最后升压到试验电压592kV(1分钟)。

安全注意事项：

严格执行《电业安全工作规程(发电厂和变电所电气部分)》中有关规定及现场的相关安全措施；

工作人员职责明确，精力集中；

现场设安全遮拦，并悬挂标示牌，准备必要的消防器材;登高接线或装设屏蔽罩时应戴安全帽、系安全带；

试验中应设专人监听试品，并确认无异常声音；

试验中如出现异常情况则应立即停止试验，查明原因并排除故障后方可继续试验。
