变压器泄露电流试验方法及注意事项

试验目的，检查变压器绝缘整体受潮，部件表面受潮或脏污，以及贯穿性的集中缺陷。

试验仪器准备

(1)温度计、湿度计。

(2)放电棒。

(3)万用表

(4)直流发生器：要求输出电压高于试验电压，输出电流大于绕组的泄漏电流，通常在0.5mA以上，电压脉动因数小于3%。在保证精度的前提下，可使用直流发生器自带的电压表(1.5级)和微安表(0.5级)。

试验操作步骤

(1)将变压器各绕组引线断开，将试验高压引线接至被测绕组，其他非被测的绕组短路接地。

(2)按接线图正确接线，准备试验，保证所有试验设备、仪表仪器接线正确、指示正确。

(3)记录顶层油温及环境温度和湿度。

(4)将直流电源输出加在被试变压器绕组上，测量时，加压到试验电压，待1min 后读取泄漏电流值。

(5)被测绕组试验完毕，将电压降为零，切断电源，必须充分放电后再进行拆线操作。

注意事项

分级绝缘变压器试验电压应按被试绕组电压等级的标准,但不能超过中性点绝缘的耐压水平。

高压引线应使用屏蔽线以避免引线泄漏电流对结果的影响，高压引线不应产生电晕。

微安表应在高压端测量。

负极性直流电压下对绝缘的考核更严格，应采用负极性。

由于出厂试验一般不进行直流泄漏测量，直流泄漏电流值应符合有关标准规定，并为以后预试比较判断留存依据。

如果泄漏电流异常，可采用干燥或加屏蔽等方法加以消除。

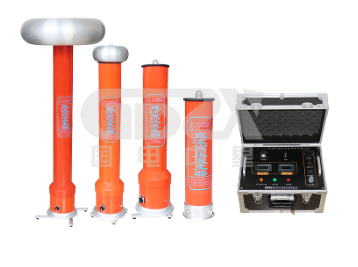

       国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
