GIS绝缘电阻、回路电阻、分合闸时间和同期性测量

绝缘电阻、回路电阻、分合闸时间和同期性测量

1、绝缘电阻和泄漏电流实验

测量其整体的绝缘电阻，既断路器在分闸和合闸状态下导电回路对地绝缘电阻。

测量时，应采用10000V 绝缘电阻表。

测量值不小于2500MΩ。

2、断路器介损因数tgδ测量

断路器的介损因数tgδ主要用来检査套管、灭弧室、绝缘提升杆、绝缘油和油箱绝缘围屏的绝缘状况。对断路器应进行分闸和合闸两种状态下的tgδ试验。

测量值和以前测量值进行比较。

若测量结果超出标准即比上次测量值显著增大时，必须进行分解试验，找出缺陷部位。

3、断路器试验

断路器进行耐压试验一方面是检验设备的绝缘状况，另一方面可以起到恢复绝缘性能的作用。

采用的是变频串联谐振法，电压波形应接近正弦，两个半波完全一样，且峰值与有效值之比应等于√2±0.07，试验电压的频率为10~300HZ，试验电压值为出厂试验值的80%。

4、导电回路电阻测量

导电回路电阻测量应在断路器合闸状态下进行，使用回路电阻测试仪测量。

测量电阻值和原始数据比较应无明显差别。

5、分合闸时间和同期性测量

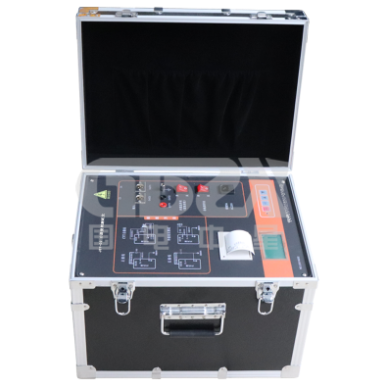

使用高压开关机械特性测试仪；

测量断口的固有分、合闸时间及同期性；

测量弹跳次数、弹跳时间；

测量主、辅触头动作时间差；

测量刚分速度、刚合速度、最大速度；

测量开距、超程及总行程；

测量分、合闸瞬时速度，并绘制“行程-时间(S-t)”曲线；

测量的所有值和原始数据比较判定合格与否；

6、断路器操动机构特性试验

操动机构分合闸线圈最低动作电压应在额定电压30~65%之间。动作电压在额定电压80%可靠动作。或按制造厂规定执行。

分合闸3次以上试验可靠动作。
