互感器CT伏安特性测量方法及注意事项

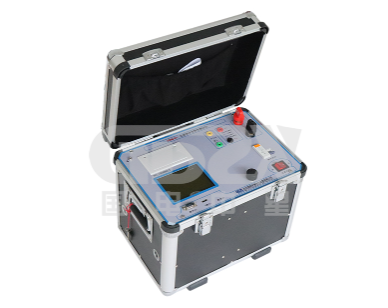

伏安特性测量

测量极限感应电动势附近的电流和电压。

保护用电流互感器应在较大的额定一次电流下测量复合误差，测量用电流互感器也应在较大的电流下，测量当复合误差达到10%时的额定仪表保安电流。但这两项试验所需设备的容量较大，实现困难。不过可用伏安特性试验结合计算代替复合误差的直接试验来进行出厂试验。

误差测量

一般采用差值法进行测量，是对一次串联在电流源上的基准和被测电流互感器，利用它们二次电流的相量差电流(误差电流)，用基准互感器二次电流产生的相量电位计进行测量，变换比率适当时，测得差电流的同相分量和正交分量分别为被测互感器的电流误差和相位差。这种方法只能测量电流比相同的电流互感器，需有规格齐全的基准电流互感器。

CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。做不到饱和区叫伏安特性，做到饱和区以后叫10%误差曲线。

注意事项

1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。若有显著降低，应检查二次绕组是否存在匝间短路。

3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

电流互感器应能准确地将一次电流变换成二次电流，才能保证测量精确，因此电流互感器必须保证一定的准确度。电流互感器的准确度是以其准确级表征的，不同的准确级有不同的误差要求，在规定使用条件下，误差应在规定的限值以内。

GB1208-1997规定测量用电流互感器的准确级有:0.1,0.2，0.5,1,3和5级。
