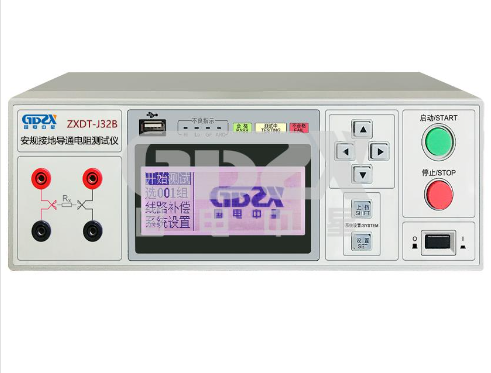

ZXDT-J32B安规接地导通电阻测试仪：测试原理与核心优势解析

一、测试原理

ZXDT-J32B安规接地导通电阻测试仪基于四线制测量法和智能恒流控制技术，结合多频段输出与自动化判定功能，实现对电气设备接地性能的精准检测。其核心原理包括以下关键环节：

1.四线制消除引线误差

用四线制测试方式（Kelvin电桥法），通过独立电流输出和电压检测回路，有效消除测试线缆的接触电阻和线路阻抗干扰，确保测量结果的准确性。

2.双频恒流输出技术

支持1-32A宽范围恒流输出，兼容50Hz/60Hz双频模式。通过交流恒流源模拟真实工况，结合不同频率下的趋肤效应检测，满足国际安规标准对复杂场景的测试需求。

3.智能线路补偿

内置线路阻抗补偿功能，自动修正因线路损耗导致的电压降，保障在长线测试或大电流场景下的测量精度。

4.多维度参数判定

可设定接地电阻、输出电压的上下限阈值，仪器实时比对测量数据与预设标准，自动判定合格/不合格状态，避免人工误判。

5.动态时间控制

测试时间支持0.1-999.9秒灵活设定（或持续输出），结合±0.1%的高精度时间控制，适应不同产品的通电时长要求，确保测试效率与安全性。

二、核心优势

1.高精度与高可靠性

1%基本精度：采用精密AD采样与温度补偿技术，电阻测量精度达±（1%读数值+2mΩ），电流输出精度±（1%设定值+2字）。

宽范围覆盖：电阻测量范围0-600mΩ（最高扩展至R=8000/设定电流），适配不同规格的接地系统测试需求。

2.智能化与防误设计

智能分析报警：LCD屏幕实时显示故障原因（如电阻超限、电压异常等），配合声光报警，快速定位问题。

防漏检机制：通过上下限阈值联动判定，杜绝因参数设定错误导致的误检或漏检风险。

3.多标准兼容性

严格符合GB4706、GB9706、IEC60335、UL60950等20余项国际主流安规标准，适用于家电、医疗设备、灯具、IT产品等多行业检测需求。

4.高效组态化测试

10组记忆存储：每组支持8个测试步骤，可快速切换不同产品型号的测试方案，提升产线效率。

数据可追溯：通过USB接口导出测试记录至U盘，支持离线分析与质量追溯。

5.安全防护体系

双重过流保护：保险丝硬件保护+软件动态监控，防止设备或被测物损坏。

宽环境适应性：工作温度0-40℃、湿度20-80%RH，满足严苛工业环境下的稳定运行。

6.便捷扩展能力

标配PLC、RS232接口，可选配RS485与报警灯接口，无缝集成自动化产线；支持在线程序升级，适应未来功能扩展需求。

三、典型应用场景

家电制造：检测洗衣机、空调等产品的接地连续性，确保符合GB4706标准。

医疗设备：验证监护仪、手术台等设备的接地阻抗，满足GB9706/IEC60601要求。

LED照明：针对灯具外壳接地性能进行快速筛查，适配GB7000/IEC60598规范。

电子产品：检测电源适配器、通信设备的接地可靠性，符合GB4943/UL60950标准。

四、总结

ZXDT-J32B安规接地导通电阻测试仪以精准测量、智能判定、高效兼容为核心，通过四线制技术、双频恒流输出及多维度保护设计，解决了传统测试中精度不足、误检率高、适配性差等痛点。其模块化功能与丰富的接口配置，不仅提升了检测效率，更为企业构建标准化、数字化的质量管理体系提供了可靠工具，是工业安规检测领域的优选解决方案。
