基于液压伺服控制的ZXZC-20多功能组合力学测试装置在电力安全工器具预防性试验中的应用研究

1. 引言
       在电力行业安全生产体系中，安全工器具及带电作业装备的可靠性直接关系到作业人员的生命安全。传统检测方法存在效率低、精度不足、安全风险高等问题。ZXZC-20多功能组合力学测试装置基于DLT1476-2015与DLT976-2017标准设计，通过液压伺服控制与智能化系统集成，为电力安全工器具的预防性试验提供了高精度、多场景的检测解决方案。

2. 系统架构与技术创新
       2.1 一体化集成设计

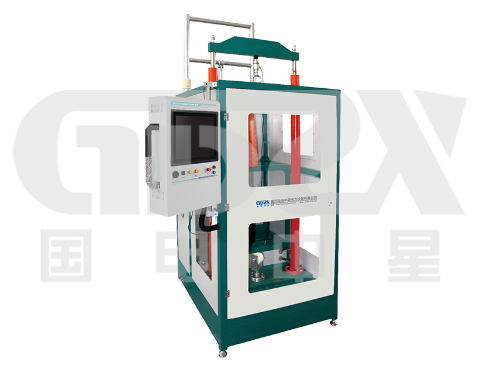

装置采用"液压伺服驱动+多功能加载框架+智能控制系统"架构（图1）。主机尺寸1080×980×2050mm的紧凑型设计，通过悬臂式控制箱与全封闭防护舱体实现人机分离操作，节省40%实验室空间的同时满足GB/T16825安全防护要求。四周设置的10mm钢化安全玻璃配合红外感应急停系统，实现双重安全防护。

2.2 电液伺服控制核心
搭载闭环控制的电液伺服系统，通过PID算法实现20kN试验力的精准加载（精度±1%），支持0-500mm/min无极调速。相比传统机械式加载装置，能耗降低60%（额定功率0.8kW），噪音水平控制在65dB以下，满足ISO 3744工业噪声标准。

3. 关键技术参数与功能实现
       3.1 多工位测试能力
通过模块化夹具系统，实现六类安全工具的快速切换检测：

• a.高空作业装备：脚扣/登高板（轴向抗压试验）

• b.坠落防护系统：防坠安全带（冲击载荷试验）

• c.攀爬设备：梯具（侧向弯曲试验）

• d.承载部件：围杆带/安全绳（拉伸蠕变试验）

3.2 智能检测系统
集成LabVIEW开发的数据采集系统，实时监测力-位移曲线（图2），具备以下功能：

• a.自动判定断裂阈值（依据DLT标准设定）

• b.存储1000组试验数据（支持CSV格式导出）

• c.生成符合CNAS认证要求的检测报告模板

4. 典型应用场景分析
       4.1 安全绳疲劳寿命测试
通过1.5m有效行程模拟高空坠落工况，以500mm/min速率进行循环加载试验。系统可记录3000次循环后的强度衰减数据，为更换周期制定提供量化依据。

4.2 脚扣静载破坏试验
采用渐进式加载模式，在120秒内平稳施加1.2倍额定载荷（DLT1476-2015要求），监测形变量是否超出3%的安全阈值。
      5. 现场应用验证
在国网某省检测中心的应用数据显示（表1）：

6. 结论
      ZXZC-20装置通过液压伺服控制与智能化检测技术的融合，解决了电力安全工器具检测中存在的效率瓶颈与安全隐患问题。其模块化设计扩展性强，未来可通过增加扭矩传感器等模块，向电气-机械复合测试领域延伸，为智能电网时代的安全装备检测提供技术支撑。
