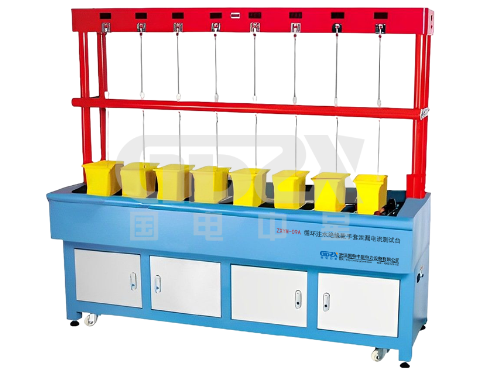

ZXYM-09A循环注水式绝缘靴/手套泄漏电流测试台关键技术解析与工程应用

发布时间:2025-03-07 浏览数:9

在电力系统运维领域,绝缘防护器具的周期性检测是保障作业安全的重要环节。传统绝缘工具检测设备存在操作繁琐、安全冗余不足等问题,ZXYM-09A型测试台通过创新性技术集成,实现了多工位智能检测、干湿双模测试等突破性功能,本文将深入解析其核心技术原理与工程应用要点。


一、设备架构与关键技术
1.1 多工位并行检测系统

  • 采用8通道独立测量架构,每个工位配置独立的高压分断机构(动作响应时间<2ms)

  • 分布式泄漏电流采集模块,实现0.01mA级分辨率测量

  • 基于Kalman滤波的噪声抑制算法,确保复杂电磁环境下的测量精度

1.2 安全防护体系

  • 红外光耦隔离技术(波长850nm,传输速率1Mbps)

  • 三级泄流保护设计:工位级MOV保护、通道级TVS防护、系统级气体放电管

  • 复合绝缘结构:工位间采用PTFE绝缘隔板(耐压等级>50kV)

二、干湿双模式测试原理
2.1 湿式测试模式

  • 电动注水系统:配备微型柱塞泵(流量0.5L/min,压力0.2MPa)

  • 水位智能检测:基于电容式传感技术,误差<±1mm

  • 电解防护设计:采用316L不锈钢电极,表面镀硬铬处理

2.2 干式测试模式

  • 自适应电极系统:钢珠阵列(直径Φ5mm,304不锈钢材质)

  • 接触压力控制:电磁驱动机构(压力范围5-15N可调)

  • 表面阻抗补偿算法:消除接触电阻对测量结果的影响

三、智能诊断系统
3.1 击穿故障快速定位

  • 基于时域反射(TDR)的故障定位技术(分辨率±0.5m)

  • 故障波形特征库:包含12种典型击穿波形模板

  • 自动生成检测报告:符合DL/T976-2018标准要求

四、工程应用要点
4.1 操作规范建议

  • 环境温湿度控制:推荐15-35℃,RH<80%

  • 校准周期:建议每2000次测试或半年进行系统校准

  • 典型测试参数设置:

  • 绝缘靴:20kV/1min(湿式)

  • 绝缘手套:8kV/3min(干式)

  • 4.2 维护注意事项

每月检查水循环系统滤芯(建议更换周期3个月)

  • 定期进行电极表面处理(建议500次测试后抛光处理)

  • 高压发生器维护:硅脂涂抹周期建议1年

五、技术发展趋势

  • 基于机器视觉的自动缺陷识别技术

  • 物联网远程监控系统集成(支持Modbus TCP协议)

  • 交变湿热环境模拟测试功能扩展

ZXYM-09A循环注水绝缘靴手套泄漏电流测试台通过多学科技术融合,解决了传统检测设备存在的安全风险高、测试效率低等问题。其创新设计不仅满足现有检测标准要求,更为智能电网时代的新型绝缘工具检测提供了技术储备。建议使用单位建立完善的设备运维档案,定期进行比对试验,确保检测系统的长期稳定性。
