ZXJH-3001智能型直流带电解环仪关键技术解析与应用

一、引言
       在电力系统中，直流环网故障是威胁电网安全运行的重要隐患。传统检测方法存在定位困难、需停电操作等弊端。ZXJH-3001智能型直流带电解环仪通过创新性技术架构，实现了直流系统带电状态下的精准检测与定位。本文从技术原理、核心功能、创新设计三个维度进行深入剖析。

二、技术原理架构

1.环网故障检测机理
      设备采用多频段信号注入法（0.125-12.5Hz），通过FFT快速傅里叶变换实现频谱特征提取。针对不同环网类型：

正正环（R+≤200kΩ）

正负环（R+↔R-）

双极环（R+&R-≤200kΩ）
      建立差异化的阻抗-频率响应模型，通过波形相位分析实现故障特征解耦。

2.电检测技术路径
       采用动态桥式平衡技术，在系统电压40-300V范围内自适应调节检测信号强度（0-2mA），确保注入信号不影响系统运行。通过高精度AD采样（24bit）实现0.01mA级电流分辨率。

三、核心功能模块解析

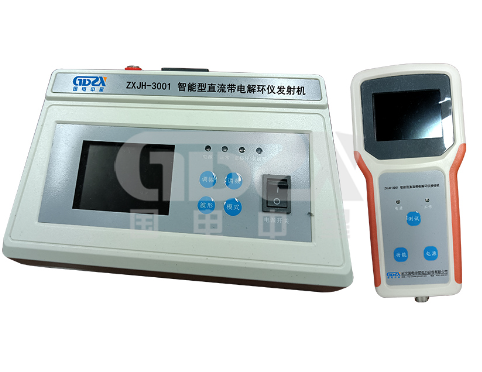

1.发射机系统

多模式信号发生器：支持正弦波/方波切换，频率精度±0.01Hz

动态阻抗匹配电路：匹配范围0-999.9kΩ，精度等级0.2级

智能防护模块：设计有瞬态电压抑制器（TVS）和过流保护电路

2.接收机系统

频谱分析引擎：采用1024点FFT算法，频率分辨率0.125Hz

方向识别算法：基于相位比较法实现故障方向判别（±3°精度）

波形处理单元：8s/周期的动态刷新率，支持波形缩放与冻结

3.无线通信系统

2.4GHz自适应跳频：125个频点，传输速率2Mbps

抗干扰设计：采用GFSK调制，接收灵敏度-85dBm

低功耗架构：待机电流＜5μA，连续工作＞48h

四、关键技术突破

1.高阻环网检测技术
       通过复合调制技术（调幅+调频）提升检测灵敏度：

信号幅值4级可调（0.25/0.5/1/2mA）

频率分段优化（低频段0.125Hz用于高阻检测）
       实现200kΩ环网阻抗的可靠识别。

2. 智能诊断算法
      开发多参数融合诊断模型：

3.三维定位技术

综合应用：

时域分析（波形相位差）

频域分析（特征频谱幅值）

空间分析（支路电流矢量）
      实现故障点的立体化定位，定位误差＜0.5m。

五、典型应用案例
      案例1：某500kV变电站双极环网故障
      现象：直流系统对地电压异常波动（正极65V→45V，负极55V→75V）
      处理过程：

1.启动自动扫描模式，10s内识别出两极环网（R+=35kΩ，R-=28kΩ）

2.频谱分析锁定1Hz特征频率

3.沿馈线柜检测，在#12柜发现电流相位反转

4.定位为PT柜二次回路绝缘破损，处理耗时＜2h

案例2：轨道交通直流牵引系统异极环网
       特殊工况：多支路并联运行（32条馈线）
       解决方案：

1.启用分组扫描模式（每组≤8条支路）

2.采用方波信号提高抗干扰能力

3.通过电流矢量叠加分析，定位交叉接地故障点

六、技术发展展望

1.智能化升级：引入AI诊断模型，实现故障类型自识别

2.物联化应用：开发4G/5G远程诊断接口

3.检测范围扩展：研发1000kΩ级高阻检测模块

ZXJH-3001通过融合电力电子、数字信号处理、无线通信等技术，构建了完整的直流环网诊断体系。其技术指标（检测精度≤±5%、定位时间＜30min）已达到国际先进水平，为智能电网建设提供了可靠的检测装备支撑。后续需重点关注复杂电磁环境下的抗干扰优化，以及设备的小型化设计。
