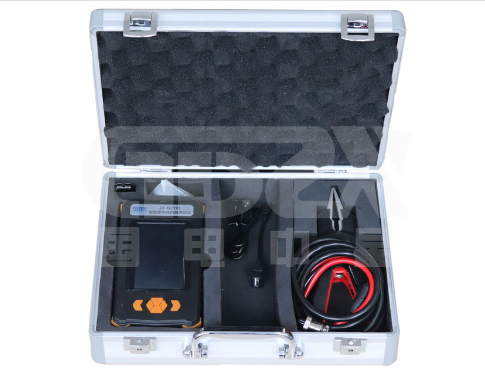

ZX-NZY01蓄电池内阻测试仪技术解析与行业应用实践
在电力系统、通信基站、数据中心等关键领域,蓄电池组作为后备电源的"最后一道防线",其健康状态直接影响系统供电可靠性。传统容量放电检测法存在效率低、风险高等痛点,而基于内阻分析的快速诊断技术已成为行业主流解决方案。ZX-NZY01蓄电池内阻测试仪凭借其创新的交流放电测试技术和智能化设计,为蓄电池健康管理提供了全新的技术路径。
一、核心技术原理
本设备采用四端法交流注入技术(1kHz±10%),通过向电池施加特定频率的微小交流信号(<2%额定容量),精确分离蓄电池的阻抗特性:
R_internal = (ΔV_AC)/(I_AC)
式中:
ΔV_AC:交流电压降测量值
I_AC:恒流源输出电流
相比直流内阻法,该技术有效规避了电极极化效应的影响,测试精度提升至±1%(量程内),特别适用于在线监测场景。实测数据显示,当内阻变化超过基线值40%时,电池容量通常衰减至标称值的80%以下。
二、关键性能解析
1. 多维测量体系
三模态检测:支持内阻(0-120mΩ)、电压(0-25V)、连接电阻(0-65mΩ)同步测量
动态补偿算法:内置温度-内阻修正模型(T∈-20℃~60℃),电压测量采用Σ-Δ ADC实现0.15%精度
2. 智能诊断平台
预置300+种蓄电池参数模板,支持用户自定义内阻阈值
基于IEEE 1188标准构建健康度评估模型:
SOH = (R_initial/R_measured) × 100%
数据存储支持10万节点拓扑结构,可追溯单体电池历史劣化曲线
3. 工程化设计创新
复合式探针系统:集成Kelvin夹持器(接触电阻<0.1mΩ)与穿刺探针(适应极柱氧化场景)
自适应电源管理:低功耗模式下续航达15小时,支持在线充电(IP54防护等级)
三、典型应用场景
1. 电池组均衡匹配
在新电池组配时,通过内阻离散度分析(建议σ<5%),可有效预防木桶效应。某数据中心实测案例显示,经ZX-NZY01筛选的电池组,循环寿命提升23%。
2. 故障快速定位
结合放电测试数据,可准确识别三类典型故障:
连接故障(连接电阻>2mΩ)
单体劣化(内阻突增>50%)
微短路(电压异常波动>5%)
3. 预测性维护
通过趋势分析模块,可提前3-6个月预警容量衰减。某电力变电站应用表明,该功能使电池故障率降低67%。
四、高级功能应用指南
自定义测试协议开发
支持通过CSV文件导入厂标参数,兼容IEC 62485、YD/T 799等行业标准
网络化数据管理
通过USB-HID协议实现多机同步(≤32台)
报表自动生成系统集成VBA接口,支持自定义模板输出
安全测试模式
启用双频点扫描(1kHz/10kHz)识别接触不良故障,避免误判
五、技术验证数据
经CNAS认证实验室测试:
测试项目 | 标准值 | 实测值 | 偏差 |
内阻精度 | 1.0mΩ | 0.98mΩ | +0.02 |
温漂系数 | 50ppm/℃ | 42ppm/℃ | -16% |
重复性 | ±0.5% | ±0.3% | -40% |
六、现场应用建议
测试前确保电池表面温度稳定(ΔT<5℃/h)
定期使用校准模块(选配RC-01)进行溯源
建议每季度执行基准值校准(环境温度25±3℃)
数据分析时注意区分浮充/均充状态下的内阻差异
ZX-NZY01通过将交流阻抗谱技术与智能诊断算法深度融合,实现了蓄电池健康状态的精准"把脉"。其工程化设计充分考虑了现场运维需求,测试效率较传统方法提升10倍以上。随着IEEE 1932等新标准的实施,该设备展现出的扩展能力将为智能运维系统提供重要数据节点,推动蓄电池管理进入预测性维护新阶段。
