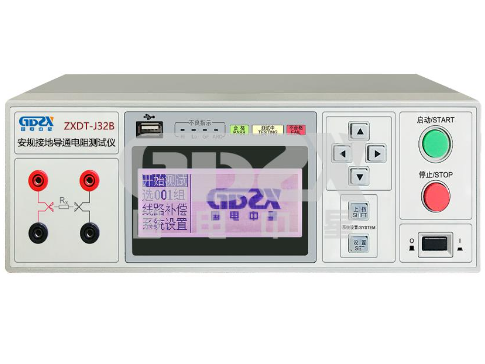

深入解析ZXDT-J32B安规接地导通电阻测试仪技术解析与工程应用实践

发布时间:2025-03-27 浏览数:9

在医疗设备、家用电器及工业控制系统的安全检测领域,接地导通电阻测试是验证产品电气安全性的核心环节。ZXDT-J32B作为新一代智能型安规测试设备,凭借其32A大电流输出能力和多标准兼容特性,为电气安全检测提供了高精度、高效率的解决方案。本文将深入剖析该设备的性能优势、技术实现原理及典型应用场景。


【核心技术解析】

1.双频段动态测试系统

1)采用50/60Hz双频自适应输出技术,通过数字信号合成器(DSC)生成精确的正弦波测试信号

2)配备自动频率跟踪模块,确保不同电网环境下的测试稳定性(±0.01Hz频偏控制)

3)基于PID算法的恒流闭环控制,在1-32A范围内实现±1%设定值+2字的电流精度

2.四线制精准测量架构

1)独立电压采样通道(0.1μV分辨率)与电流驱动通道分离设计

2)实时线路阻抗补偿算法(补偿范围0-100mΩ)

3)采用24位Σ-Δ ADC进行同步采样,实现0.1mΩ级分辨率

 3.智能诊断系统

1)多维度测试判据:包含电阻/电压双参数判定模式

2)基于FIR滤波器的动态噪声抑制技术

3)故障树分析(FTA)报警系统,可识别接触不良、绕组开路等8类典型故障

【工程应用指南】

1.医疗设备测试方案

1)IEC60601标准实施要点:

A.应用32A测试电流验证保护接地连续性

B.设置报警阈值:500mΩ(常规设备)/100mΩ(移动医疗设备)

C.配合PLC接口实现与自动化产线的联锁控制

 2.多步序测试配置

1)记忆组编程示例:

TestGroup1:

  Step1: 10A/5s → 上限200mΩ

  Step2: 25A/3s → 电压降≤4.5V

  Step3: 32A/10s → 温升监测

 2)组间切换响应时间<50ms,支持产线混流检测

3.数据管理系统

1)CSV数据存储结构设计:

Timestamp, GroupID, StepNo, I(A), R(mΩ), V(V), Status

20240301T143025, G03, S2, 25.00, 158.3, 3.96, PASS

2)RS485总线扩展支持最多32台设备组网

【关键参数优化建议】

1.测试时间设置策略

1)常规验证:3-5秒(满足IEC61010要求)

2)耐久测试:≥30秒(考核连接件热稳定性)

3)瞬态测试:0.1秒脉冲模式(接触电阻突变检测)

2.环境补偿设置

1)温度系数:0.1%/(℃)(默认启用)

2)湿度补偿:>75%RH时自动开启去极化模式

【故障诊断与维护】

1.典型异常处理:

1)E01报警:检查Kelvin夹接触阻抗(应<2mΩ)

2)E05报警:验证外接回路电感(需<5μH/m)

3)定期校准:建议每5000次测试执行自动归零校准

2.固件升级流程

1)使用SHA-256加密的升级文件

2)安全模式恢复机制(长按F+Power键)
      ZXDT-J32B通过创新的混合信号处理架构和智能化测试管理系统,为现代智能制造提供了可靠的安规检测保障。其可扩展的接口设计和丰富的测试模式配置,特别适用于新能源汽车部件、5G通信设备等新兴领域的电气安全验证需求。随着IEC62368-1等新标准的实施,该设备的软件可升级特性将持续保障检测体系的合规性。
