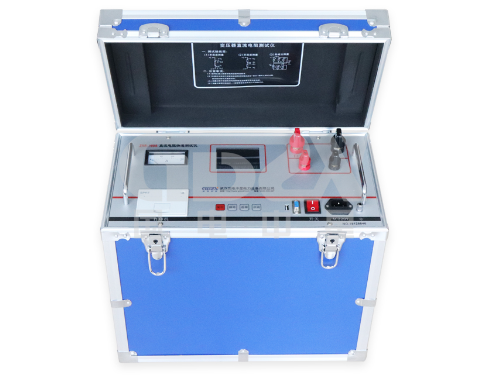

ZXR-100A直流电阻快速测试仪技术解析与变压器测试实践指南

一、设备原理与技术创新

ZXR-100A直流电阻快速测试仪基于四线制测量法（Kelvin电桥原理），通过施加恒流源并同步检测电压降实现高精度电阻计算。其核心技术突破体现在：

1.高速单片机控制架构：采用ARM Cortex-M系列处理器，实现0.1ms级采样响应，配合自适应PID算法，可在3秒内完成100A档位的全量程稳定输出。

2.动态电源管理技术：多级IGBT并联拓扑结构支持5A-100A宽范围电流输出，结合实时温控反馈系统，功率转换效率达92%，较传统线性电源节能40%。

3.反电势抑制系统：内置双向TVS+RC吸收回路，可耐受±500V/50ms感应电势冲击，配合软件消磁算法，放电时间缩短至常规仪器的1/5。

 二、性能优势与行业应用

1.核心性能指标解析

多档位智能匹配：通过预判绕组电感量（L/R值）自动选择最佳测试电流，例如：

110kV变压器低压侧（≤1Ω）优先采用100A档，测试时间<20s

220kV高压套管（10-100mΩ）适用50A档，分辨率达0.5μΩ

温漂补偿技术：内置Pt1000温度传感器，通过公式R_corrected=R_measured×[1+α(T-23℃)]实现±10ppm/℃的温漂补偿，确保-10℃~50℃环境下的测量一致性。

2.典型应用场景

A:电力变压器交接试验：满足GB1094.1-2013要求，可检测绕组变形、分接开关接触不良等B:缺陷（ΔR/R0≥1%判为异常）

电抗器直流电阻测试：针对空心电抗器分布电容干扰，启用软件滤波模式，抑制纹波至<0.05%

C:GIS设备接触电阻检测：配合500A选配模块（需定制）实现SF6开关微欧级接触电阻测量

三、操作实践与数据分析

标准化测试流程

1.安全准备：

确认被试品充分放电（残余电压<36V）

连接四线制测试夹，采用交叉屏蔽法布线（如图1）
![接线示意图]

2.参数设置：

自动模式：输入额定电压和绕组材质（铜/铝）自动计算预期电阻范围

手动模式：依据经验公式I_test=K×I_rated（K=0.05~0.2）选择电流档

3.数据判读：

相间差计算：Δ=(Rmax-Rmin)/Rave×100%，国标要求≤2%（1600kVA以上）

历史数据对比：调用存储的1000组数据，生成R-t趋势曲线分析劣化进程

典型故障诊断案例

案例1：某220kV变压器B相直阻异常偏大

现象：B相较AC相大1.8%，温升试验后差异扩大至3.2%

分析：结合油色谱数据（C2H2>5μL/L），判定为分接开关触头烧蚀

案例2：干式变压器三相不平衡度周期性波动

发现：每日10:00-14:00数据漂移±0.3%

结论：日照导致绕组温差超5℃，启用温度补偿后数据稳定

四、设备维护与升级建议

1.周期校准：

每6个月进行标准电阻器校准（推荐Fluke 742A系列）

电流精度验证采用分流器法，要求ΔI/I≤±0.5%

2.固件升级：

通过USB接口更新测量算法（如新增非正弦波去噪模式）

2023版软件已支持IEC 60076-2020最新标准

3.故障代码处理：

E01：检查电流回路接触电阻（应<50mΩ）

E05：清理风扇滤网，确保散热风量>15CFM

五、技术发展趋势

随着智能电网建设推进，新一代直流电阻测试仪将集成：

1.无线同步测量技术（5G+IEEE1588）

2.基于AI的故障模式识别系统

3.数字孪生测试数据建模

ZXR-100A通过模块化设计已预留扩展接口，可无缝升级至智能化测试平台。
