关于电气设备高压试验概述

        电气设备高压试验与电网系统的稳定运行息息相关，能够有效维护电网系统，防止发生故障造成影响。因高压试验难度大、工程复杂，下面国电中星将呈现关于电气设备高压试验的含义、过程以及常见方法。

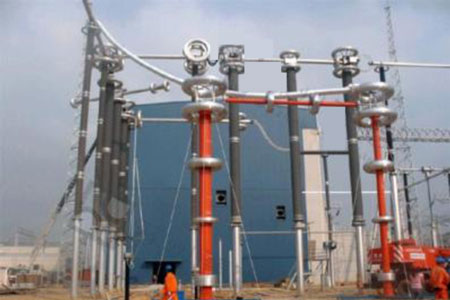

电气设备高压试验

一、 高压试验的含义

        电气设备高压试验是指采用相应的手段对电力设备的运行性能进行连续的或者是间断性的试验，将试验所得信息，结合电气设备规定的运行标准进行分析，从中发现设备隐患，并及时采取措施消除，以达到防患于未然，保障电网长期的长期稳定运行。

二、高压试验的过程

第一步：选择适合试验设备的匹配电源和满足软件系统运行的配置；

第二步：初始化测量参数，并记录各类数据；

第三步：依数据信息诊断设备的潜伏性故障并预估故障趋势；

第四步：评估试验设备的健康状态；

第五步：拟定初步试验结果；

第六步：确定影响设备运行的主要指标和因素。

三、常见的高压试验及方法

        根据所采用电源属性来区分，常见的高压试验种类有直流耐压试验、交流耐压试验、高频震荡波耐压试验、泄漏电流这几种：

1）直流耐压试验

直流耐压试验具有破坏性，电气设备会因此受到一些影响。为了检测设备可以承受的最大电压峰值，试验的电压很高。这样有助于及时发现绝缘有局部缺陷的电气设备，拦截电力系统里绝缘性能不佳的设备，确保电网稳定运行。

2）交流耐压试验

这是检测设备绝缘强度最直接有效的方法，是预防性试验的一项重要内容，能及早发现设备中集中且较严重的问题。交流耐压试验不仅是避免绝缘事故发生的重要手段，也是对电气设备绝缘水平的保证，决定着设备运行的可能性。

3）高频震荡波耐压试验

高频震荡波耐压试验，对于机械损伤和水树类型绝缘缺陷的发现效果较好。该实验现场对电源容量的要求较小，一般用于敷设高压聚合物绝缘电力电缆后，现场的试验以及定期的预防性试验。

4）泄漏电流的试验

泄漏电流的试验，是通过测量采用直流电压的设备绝缘，其对地之间的泄漏电流数值，根据数据来判定设备绝缘状况的方法。这种方法因所获取的数值大小与各种因素有关，所以不能仅根据其绝对值大小来判断绝缘性能。

四、保障高压试验安全的防范措施

1、高压试验安全设计措施

这一措施对确保试验过程中的安全有着至关重要的作用，高压试验的设计满足安全要求应采从以下几个方面进行考虑：

1）良好的接地系统

确保高压试验人员安全及数据精确度的前提是良好的接地系统（接地电阻

首先，试验室的建筑应构成等电位体。

其次，试验设备的金属外壳与地面之间、每个设备接地点间的金属性连接均必须接地良好。

再次，所有设备、试验品、装置的携带型接地线，均采用多股编织裸铜线，长度尽量短，其中高压试验设备的接地线截面应≥4mm。接地方法切忌缠绕，接地线与接地线之间首选最可靠的焊接，焊接不便的部位则可选用螺栓连接。

然后，贯通试验室的一次电缆沟，选用40mm×5mm扁钢或圆钢等材质。

最后，试验品和动力配电箱接地线的接地位置应就近选择，屏蔽底板网的多地方可与接地排的多部位连接。

2）防止放电反击和感应电压的方法

进行高压试验的过程中，为了防止相邻试验设备间感应电压的产生，可以采取将相邻试验仪器设备相互短接并可靠接地的措施。而为了防止在高压试验进行过程中，电位升高和电磁场对试验产生反击，试验室须做好相关预防措施。因试验室被当成一个六面屏蔽体，电位联结在其中能够方便快速的做到。但为了防止试验建筑进行高压试验放电时，由局部地电位变化所出现的电势差而引起的感应电流的产生，实验室内高压电缆的敷设埋地应选用镀锌钢管，其金属保护管应长于12m，且每5米连接一次接地系统。

3）绝缘隔离与安全距离

为了保护人员的安全，高压试验室周围应设置防护栏，同时可靠接地，并在防护栏上悬挂如 “高压危险”、“高压止步”等警示标语。

2、保证高压试验过程的安全措施

电气设备高压试验在试验过程中的安全防范措施也不可忽视，操作人员必须严格遵守相关规程进行操作。由于环境因素的不确定性，高压试验的场地及时间通常无法预知，这样的情况下现场通常情况都比较复杂。因此安全措施不能出现一丝疏漏和违规操作行为，必须严重缜密的拟好万全之策。

2.1 高压实验前的措施

1）编制试验方案是试验展开前的重要工作，方案应交由负责部门归档管理，同时可以申请相应岗位或专职人员协助试验。严格遵守《电力安全工作规程》相关措施和规定，仔细检查设备接地状态，逐一完成各项准备工作；

2）试验进行前，还应向参与人员明确试验的重要性和必要性，使其感到一种责任感，也可以通过了解试验地点环境，明白试验的项目和标准，直至深入了解了所有问题才能展开试验；

3）试验前，试验设备应进行相关检测，从仪器仪表的容量、量程、转换开关、插头及调压器和滑杆等各方面进行检测和调整，以使设备完全满足试验的要求。试验完成后，被试设备还应根据规定充分放电，以免后患。

2.2 高压试验过程中的措施

1）试验过程规范严格的首要要求就是，应实施层层落实责任制，设试验总负责人和分项负责人。总负责人针对每位技术人员的特点，设置环节控制和分工部署，并强调安全事项。一般来说，负责接线应是级别较低的人员，总负责人承担全面检查的重任，包括检查接线状况、确保安全用具齐备到位、安全措施准备充分等。

2）应确保试验过程中，设备间金属外壳的良好接地，高压试验引线应尽量缩短，截面应足够大。同时做好线路拆接标记，不仅恢复连接时能迅速衔接，还能避免工作进度的减慢，降低损失的风险。另外，为了防止发生放电，应保证高压回路对安全网、设备外壳墙壁等地位物体间，设置足够的安全距离。

3）在试验过程中，如果需要升高电压，则加电压前试验人员要离开设备和高电压试区，经检查无误后方可加压。在升压过程中，如果有异常发生，应马上停止试验，然后降电压、切断电源，对高压试验设备充分放电，保证接地状态良好后进行检查，试验要在问题查明处理后恢复。结束试验后，应把自装的短路线、接地线拆除，然后捡查设备、清理试验现场，持续提高电气设备的预试质量。
