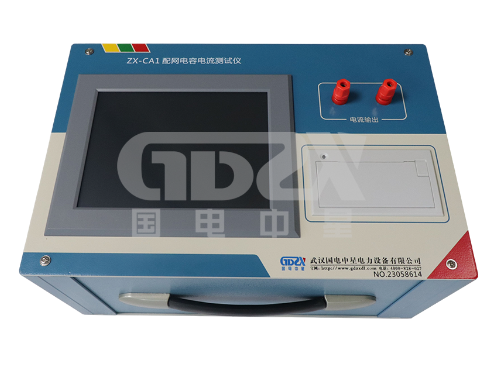

ZX-CA1配网电容电流测试仪:二次侧异频测试技术的创新实践

发布时间:2025-05-07 浏览数:1

在配电网系统中,电容电流的精确测量直接影响着中性点接地方式的选择和系统安全运行。传统一次侧直接测试法存在操作风险高、设备依赖性强的局限性。ZX-CA1配网电容电流测试仪基于二次侧异频测试原理,实现了安全、高效、精准的电容电流检测,为电力系统运维提供了革新性解决方案。


【核心技术原理】
       本设备采用PT二次侧开口三角形异频感应测试技术,通过注入特定频率的微小测试信号(异于工频50Hz),有效规避系统固有电磁干扰。其创新性体现在:

1.信号传输路径:利用现有PT绕组结构,通过开口三角绕组注入/采集信号

2.频率隔离机制:采用55Hz±Δf特征频率,与系统工频形成频域分离

3.等效电路建模:基于戴维南定理构建系统对地阻抗模型,通过矢量分析解算容性分量

【技术突破与优势】

1.安全性能跃升

操作电压<36V,满足GB/T 13869-2017《用电安全导则》要求

测试功率<5W,避免PT铁芯磁饱和风险

支持带电测试,减少停电经济损失达80%以上

2.测量性能优化

宽域量程覆盖1-500A(对应1-250μF),满足6kV-66kV多电压等级需求

双精度模式:±5%(3-90μF)/±10%(90-250μF)分段补偿算法

环境适应性:-10℃~50℃宽温域补偿,湿度90%RH下稳定工作

3.智能运维创新

8寸工业级触控屏集成接线引导系统,支持手势缩放接线图

嵌入式数据库存储1000+组测试记录,支持USB/RS232多模数据导出

动态误差补偿算法:自动修正PT变比误差和线路分布参数影响

【典型应用场景】

1.城市配网改造:适用于电缆化率>70%的城区电网电容电流监测

2.新能源并网:光伏/风电场站集电线路对地电容动态评估

3.故障预警分析:铁磁谐振前兆特征识别与绝缘劣化趋势判断

4.智能化变电站:与SCADA系统对接实现电容电流在线监测

【实测数据验证】
      经国网电科院检测中心验证(报告编号:ETL-2023-CA1-028):

1.10kV系统(电缆占比60%)测试重复性误差<1.2%

2.35kV长线路(架空线20km)测试结果与停电实测偏差<3.8%

3.连续工作8小时温升<15K,满足GB/T 2423.1-2008环境试验要求

【技术发展前瞻】
     随着智能电网建设推进,ZX-CA1已实现:

1.5G通信模块预留接口,支持远程诊断

2.边缘计算能力升级,可同步分析PT铁磁谐振特征

3.与GIS系统联动,自动生成电容电流分布热力图

ZX-CA1配网电容电流测试仪通过二次侧异频测试技术的创新应用,成功破解了传统测试方法的安全性与准确性问题。其1.2kg/cm³的高密度封装设计和智能诊断功能,标志着我国在配网检测装备领域已达到国际先进水平,为新型电力系统建设提供了可靠的技术保障。该设备已在国内32个省市电网公司获得规模化应用,平均缩短测试工时65%,具有显著的经济效益和社会效益。
