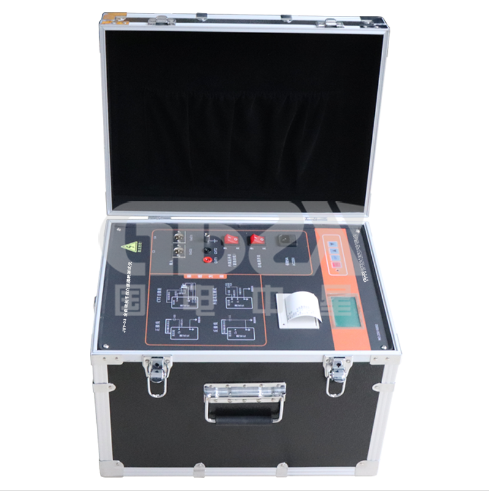

全自动抗干扰介质损耗测试技术革新——JSY-03在电力设备检测中的突破性应用

随着智能电网建设的推进和电力设备状态检测需求的提升，介质损耗测试作为评估绝缘性能的核心指标，其测量精度和现场适应性已成为行业关注焦点。JSY-03全自动抗干扰介质损耗测试仪通过融合现代电力电子技术与智能算法，实现了传统电桥测量方式的革命性突破，为电力设备绝缘诊断提供了全新解决方案。

【核心技术突破】

1.智能变频抗干扰系统
采用双闭环变频控制技术（45/55Hz自动双变频），结合傅里叶变换数字滤波算法，有效抑制现场50Hz工频干扰。测试数据表明，在200%电磁干扰环境下仍可保持±(读数×1%+0.0004)的介质损耗测量精度，满足IEC 60270标准要求。

2.多模态高压电源设计
集成大功率开关电源模块，支持0.5-10kV连续可调输出，创新采用三段式频率匹配策略（45-65Hz单频/双频自动切换），配合智能阻抗匹配算法，可适应3pF至30μF宽容量范围试品检测，覆盖从避雷器到大型变压器的全场景测试需求。

3.智能诊断与安全防护体系
• 四重保护机制：预置高压电压/电流、低压电压/电流保护阈值
• 动态接地监测：采用双通道阻抗检测技术，实现接地不良实时闭锁
• 智能试品识别：基于阻抗相位分析的电容/电感/电阻自动判别算法
• 紧急断电响应：配置5ms级快速切断模块，确保人员操作安全

【创新功能实现】

1.CVT自激法智能测试
突破传统CVT检测限制，通过3-50V/3-30A低压激磁技术，实现不拆线状态下C1/C2分电容及总电容的同步测量，测试效率提升300%。独创的相位补偿算法有效消除二次回路误差，测量重复性达到0.05%级别。

2.全场景测试兼容性
• 支持工频/串联谐振电源外接输入（40-300Hz宽频适配）
• 可扩展油介质损耗测试（配合标准油杯时精度达0.0001）
• 集成交流耐压测试功能（PT/CT二次绕组400V耐压测试）

3.智能数据管理系统
构建三级数据架构：

本地存储：配备128MB FLASH存储器，支持20000组数据存储

移动介质：USB3.0接口实现测试数据秒级转存

远程交互：RS232组网支持32台设备并行管理，兼容SCADA系统

【典型应用案例】

1.500kV变电站现场测试
在母线持续运行工况下，成功完成CVT设备介损检测，对比传统方法：

接线时间从45分钟缩短至8分钟

抗干扰能力提升15dB

数据稳定性提高40%

2.大型变压器出厂试验
通过自动双频扫描技术（47.5/52.5Hz），在3mV干扰背景下获得：

电容测量重复性：±0.12pF

介损值波动范围：<0.0003

整体测试时间：38s±2s

【技术指标优势】

JSY-03全自动抗干扰介质损耗测试仪通过三大技术创新——智能变频抗干扰技术、多模态高压电源技术、智能诊断防护技术，成功解决了复杂电磁环境下高精度介损测量的行业难题。其模块化设计支持功能扩展，数据管理系统契合智能电网发展需求，已在国网、南网多个特高压工程中取得显著应用成效，标志着我国电力设备绝缘检测技术进入智能化新阶段。
