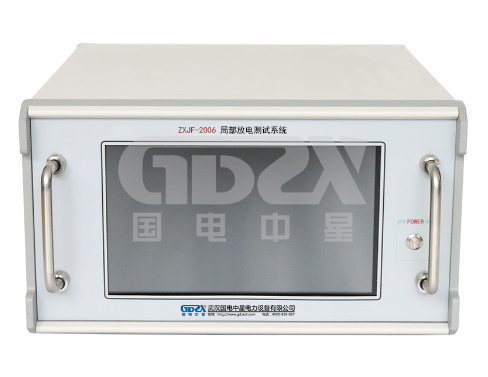

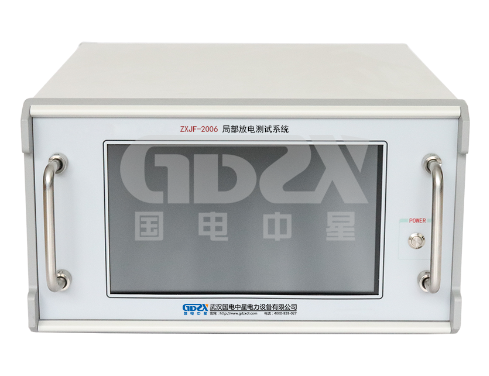

ZXJF-2006局部放电测试系统：电力设备智能检测新标杆

随着电力设备状态检测需求的不断提升，局部放电检测技术作为评估绝缘性能的关键手段，正在向智能化、高精度方向快速迭代。ZXJF-2006局部放电测试系统凭借其全数字化架构与创新功能设计，为电力设备检测领域提供了一套高效、可靠的解决方案。本文将深入解析该系统的技术优势与应用价值。

一、革新性架构：数字化赋能检测效率

传统局部放电检测设备依赖物理旋钮与示波管操作，存在校准复杂、数据记录不便等痛点。ZXJF-2006通过三大核心革新实现技术突破：

10.1英寸电容式触摸屏：以直观的交互界面替代传统示波管，支持多点触控操作，显著提升参数调节效率；

32位高性能单片机平台：集成一键自动校正、分压比灵活设置（0-150kV量程）、串口数据上传功能，减少人为操作误差；

四通道同步采集系统：支持多试品并行检测，配合九种频带组合（10kHz-300kHz），可适应6pF至250μF宽范围电容负载。

二、核心技术指标解析

抗干扰设计：双时间窗技术（窗宽5°-170°可调，旋转角度170°）结合动态噪声抑制算法，保障复杂工况下的信号保真度；

动态响应范围：放大器提供6档粗调（步进20dB）与20dB细调，支持±3%精度脉冲峰值显示。

2. 安全与兼容性设计

大电流承载能力：平衡电路最大允许电流达300A（250μF电容负载），满足高压GIS、变压器等大型设备检测需求；

智能保护机制：分压比自适应配置功能可动态匹配试验电压，防止过载风险。

三、典型应用场景

电力设备预防性维护：精准识别变压器、GIS、电缆等设备的早期绝缘缺陷；

制造过程质量管控：配合校正脉冲发生器实现出厂设备放电量标准化检测；

科研实验支持：椭圆扫描时基支持50-400Hz多频模式，满足定制化研究需求。

四、行业应用价值

ZXJF-2006通过轻量化设计（12.5kg）与工业级可靠性（370×460×215mm紧凑结构），已广泛应用于：

电网公司：变电站设备状态评估

装备制造商：高压电器出厂测试

科研机构：新型绝缘材料性能研究
      其检测数据可通过RS-232接口接入SCADA系统，为智能电网状态监测体系提供关键数据节点。

作为新一代智能检测装备，ZXJF-2006局部放电测试系统通过数字化重构检测流程，在灵敏度、易用性、安全性三个维度树立了行业标杆。随着"双碳"目标下电力设备检测标准的持续升级，该技术将为电力系统可靠运行提供更强大的技术保障。
